山地周报 | 从70公斤铝块切削出来的山地车Frace F160

   2020-07-17 08:30

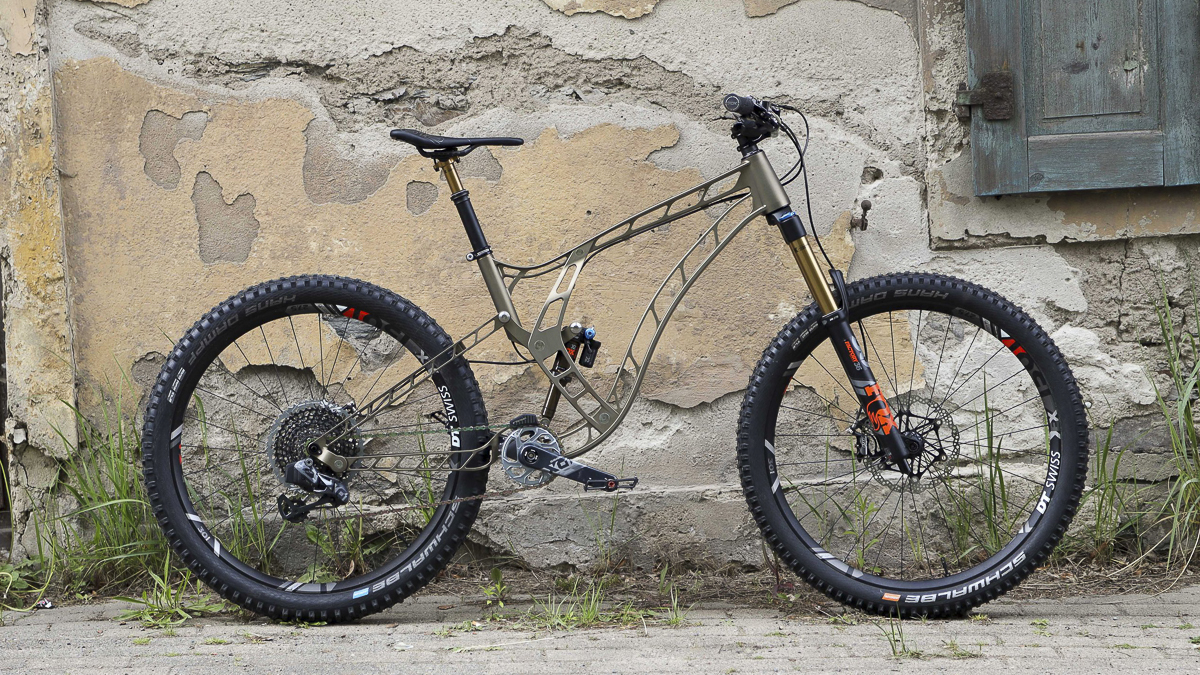

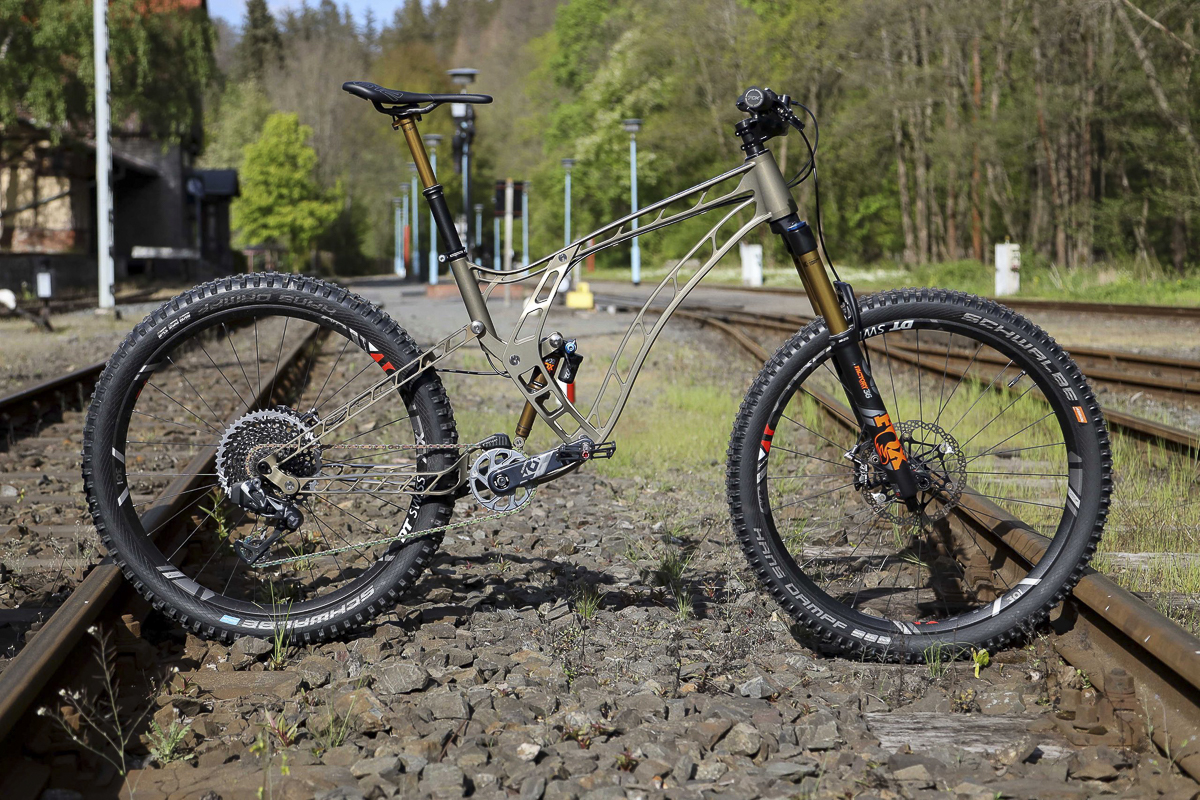

源自德国,令人惊叹的Frace F160,由一整块铝块CNC切削而成的自行车。 这不算是新技术,英国的Empire就有类似的工字梁设计,还有Pole的车架也是左右分别由两块铝块加工后拼合而成。

这辆车的工程师Bernd Iwanow另辟蹊径,采用整体构架,每根梁上都有大量的开孔,车架只能完全靠铣削加工。Bernd的公司CNC Future Technic一直铣削CNC汽车零件。2年前,当地一家自行车厂联系他做了一个小项目,他做的很开心,然后决定全力以赴,自己制造自行车。 而且他已经有CNC机器,所以自然而然地就用了这个技术。



从70公斤重的7075铝板开始,很快就加工成主车架。听起来浪费很多原材料,但切下的材料随后会被做成其他部分。 总共有八个部件,分别加工好,然后用钛螺丝把它们拼接起来,组成完整的车架。 7075铝不能焊接,所以通常自行车不太用这个材料,但Bernd说它极其坚固,所以才可以把车架如此掏空。尽管如此,车子也不轻,整车重量有16.3kg。

细节
车架材料:7075 铝
轮径:27.5"
前轮行程: 160mm
后轮行程: 160mm
头管角度: 65.5 度
座管角度: 76 度
前伸量: 455 mm
后下叉: 440 mm
重量: 16.8kg (37lb)

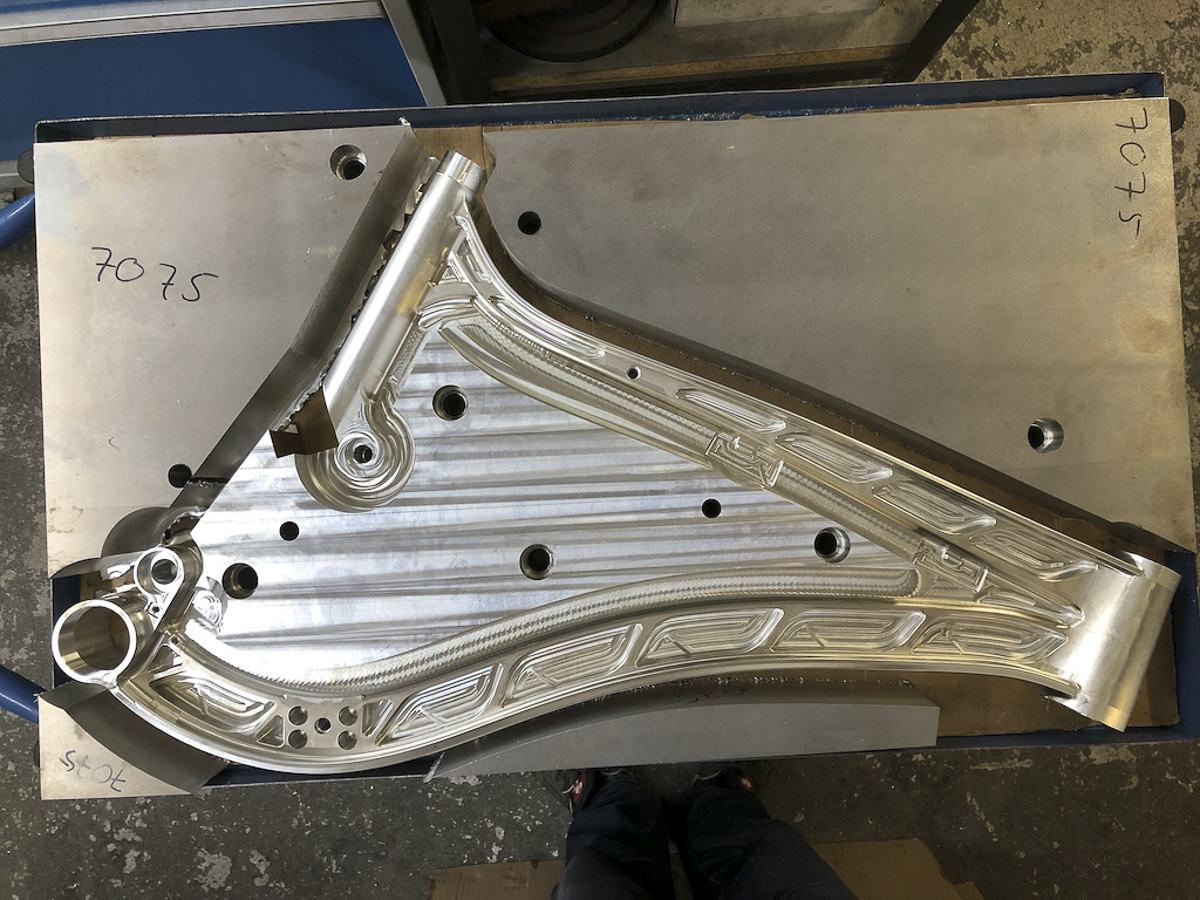

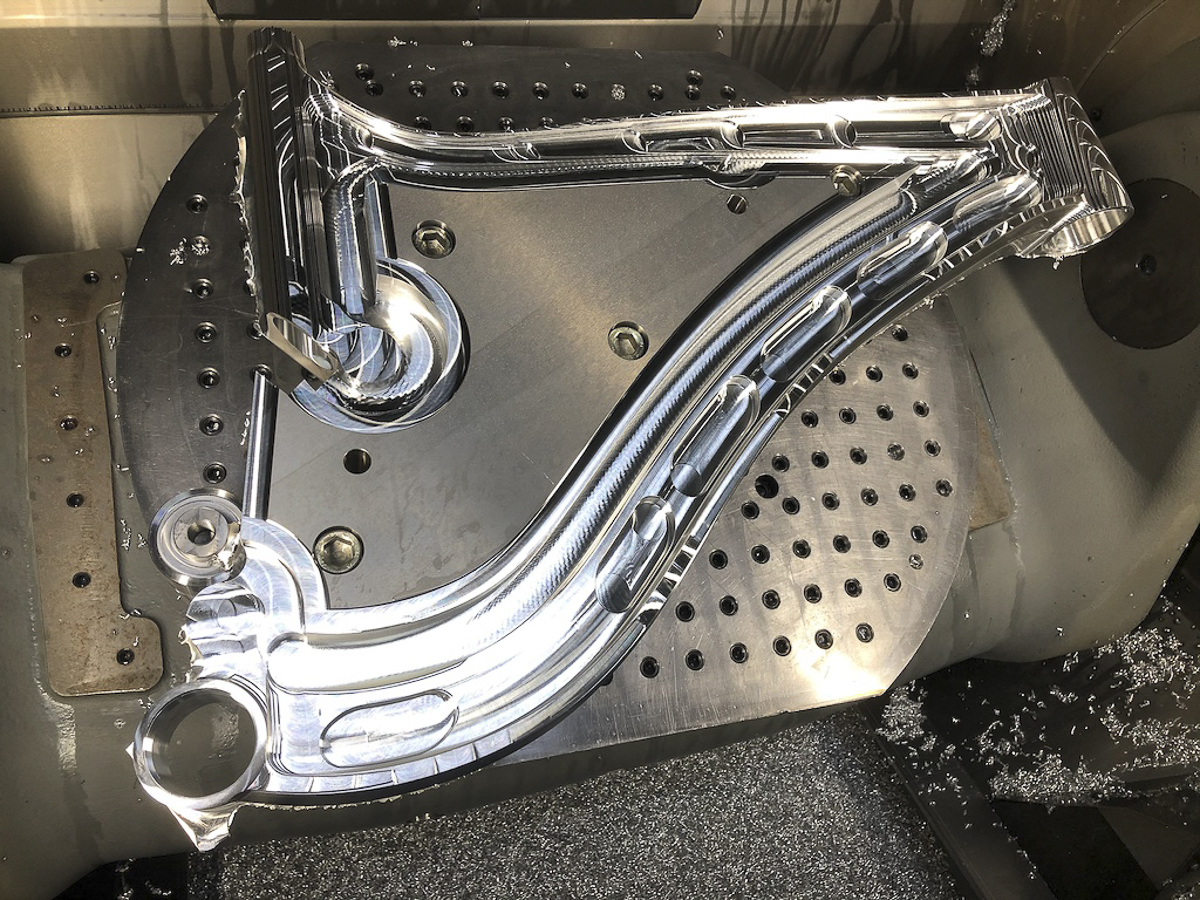

制作第一步是从7075铝板做出前三角。

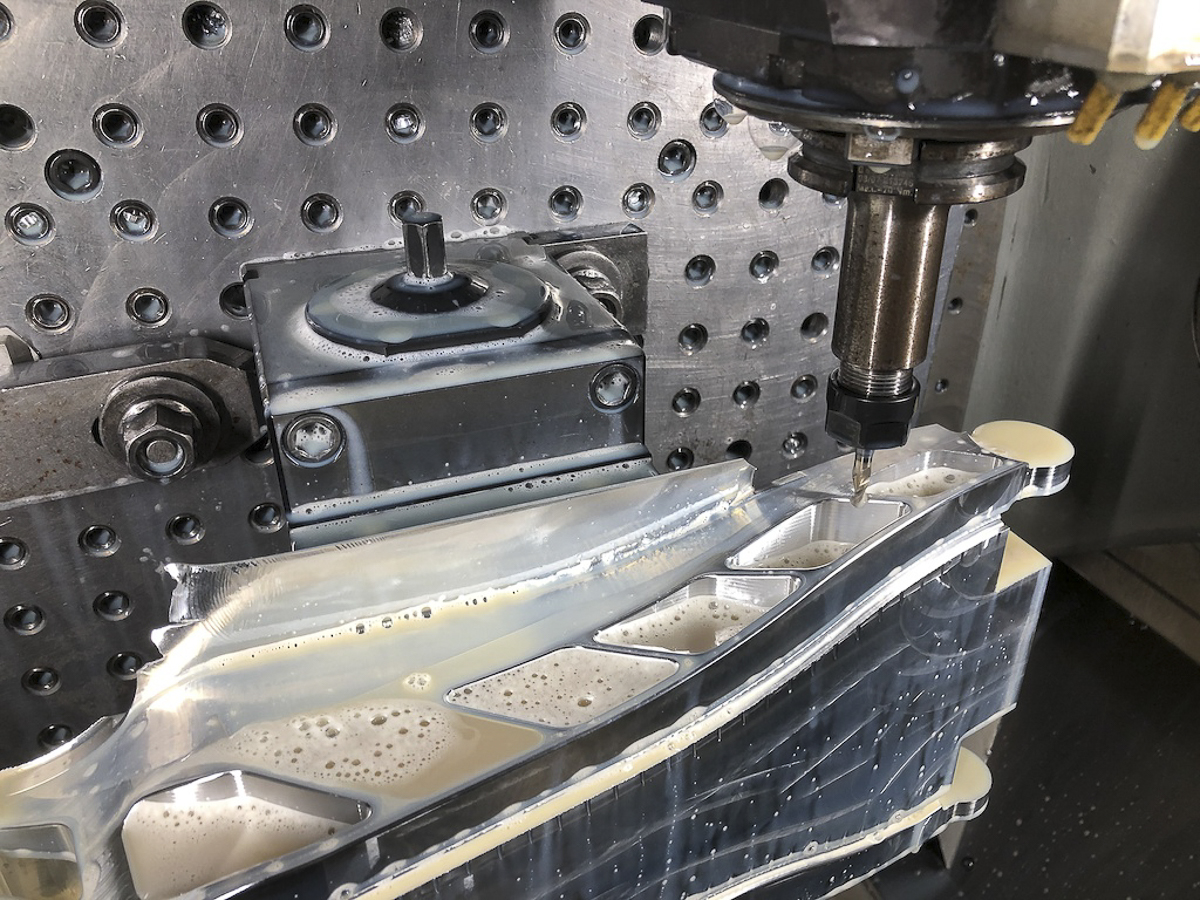

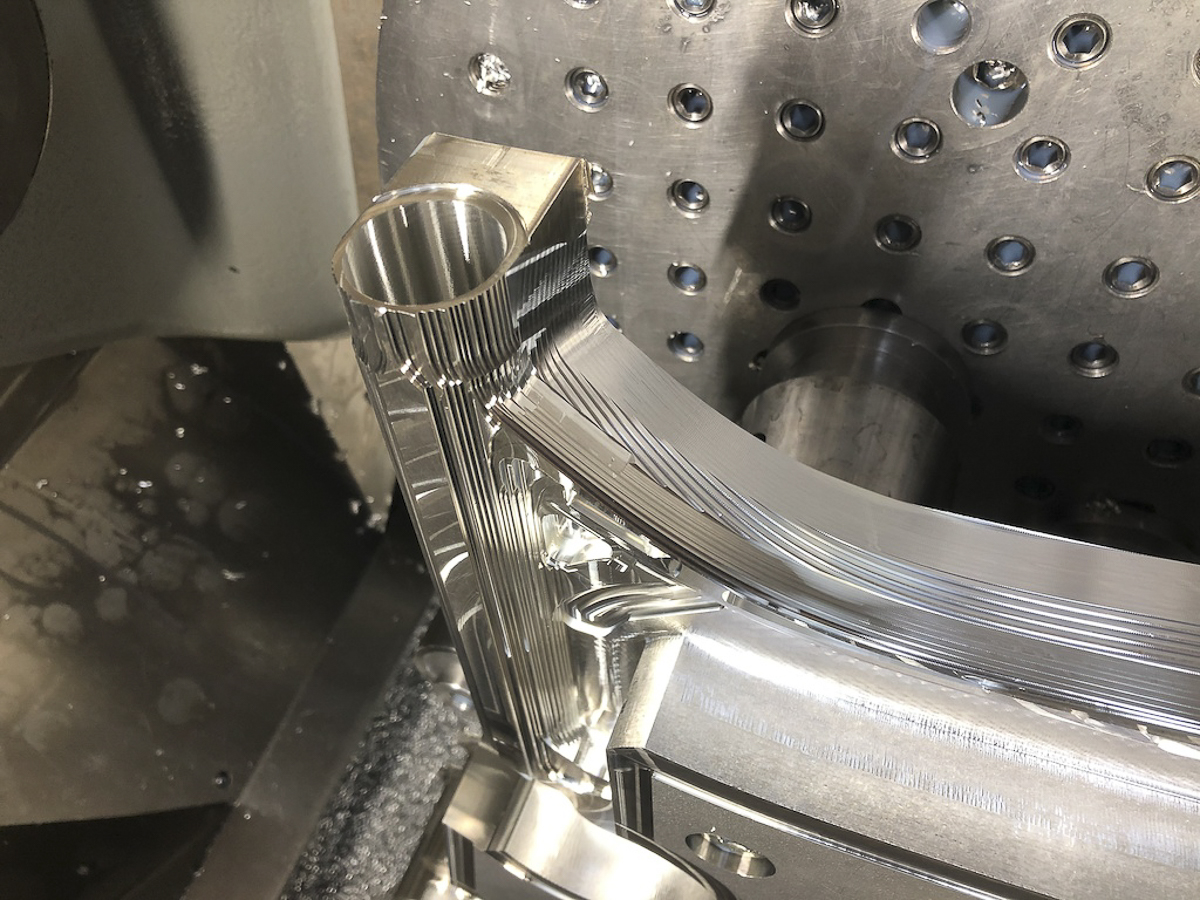

前三角形进一步精细加工。

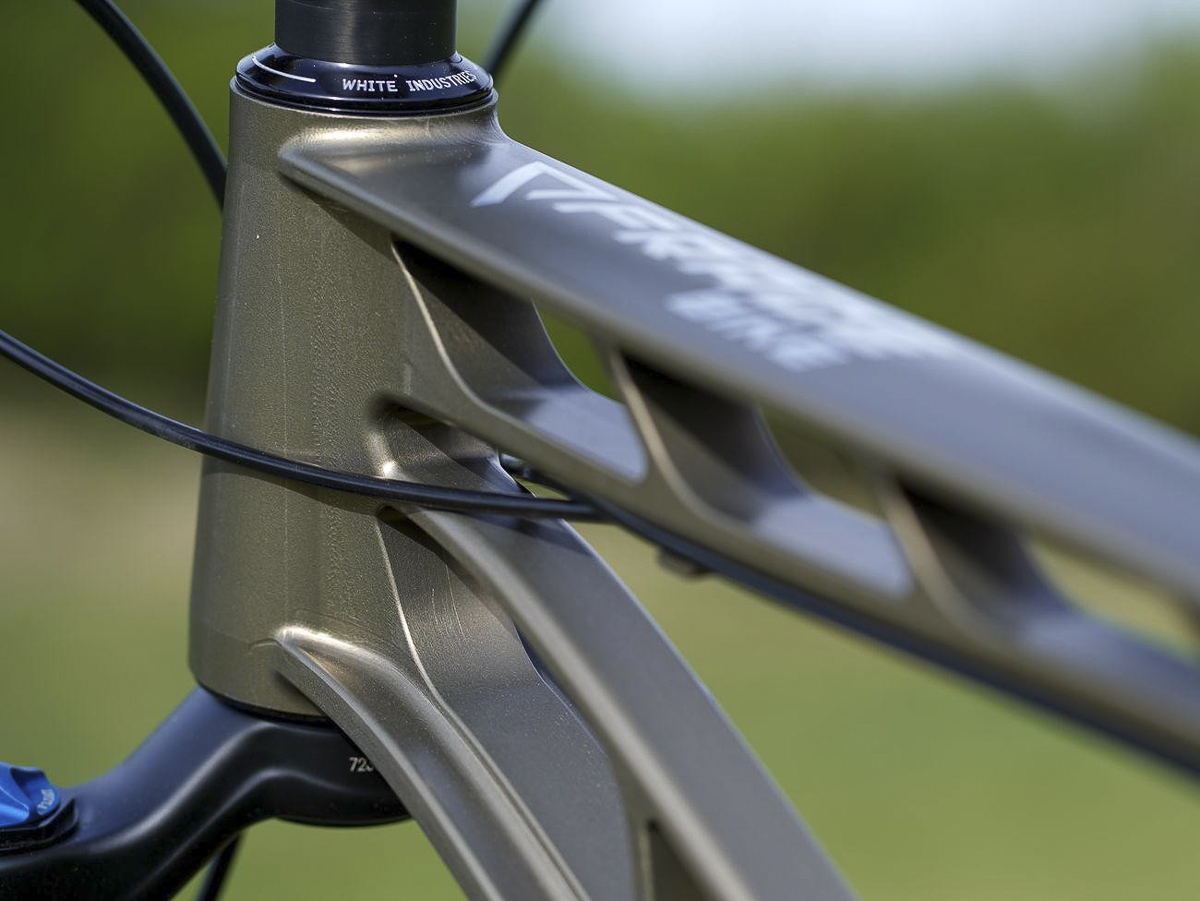

加工时的凹槽在之后的步骤会打磨光滑。


后上下叉是从前三角切下的部分加工而成。

这是Bernd的第一个自行车项目,花了两年时间才完成。 由于他本人并不是山地车手,也没有做过自行车设计,他发现几何角度和避震设计最难,尤其是后下叉转点。 他用CAD进行设计,并花了几个星期与测试车手Frederik Tobiasch试了五个版本的样车,才做成现在的样子,他说这是他现在最满意的部分 。

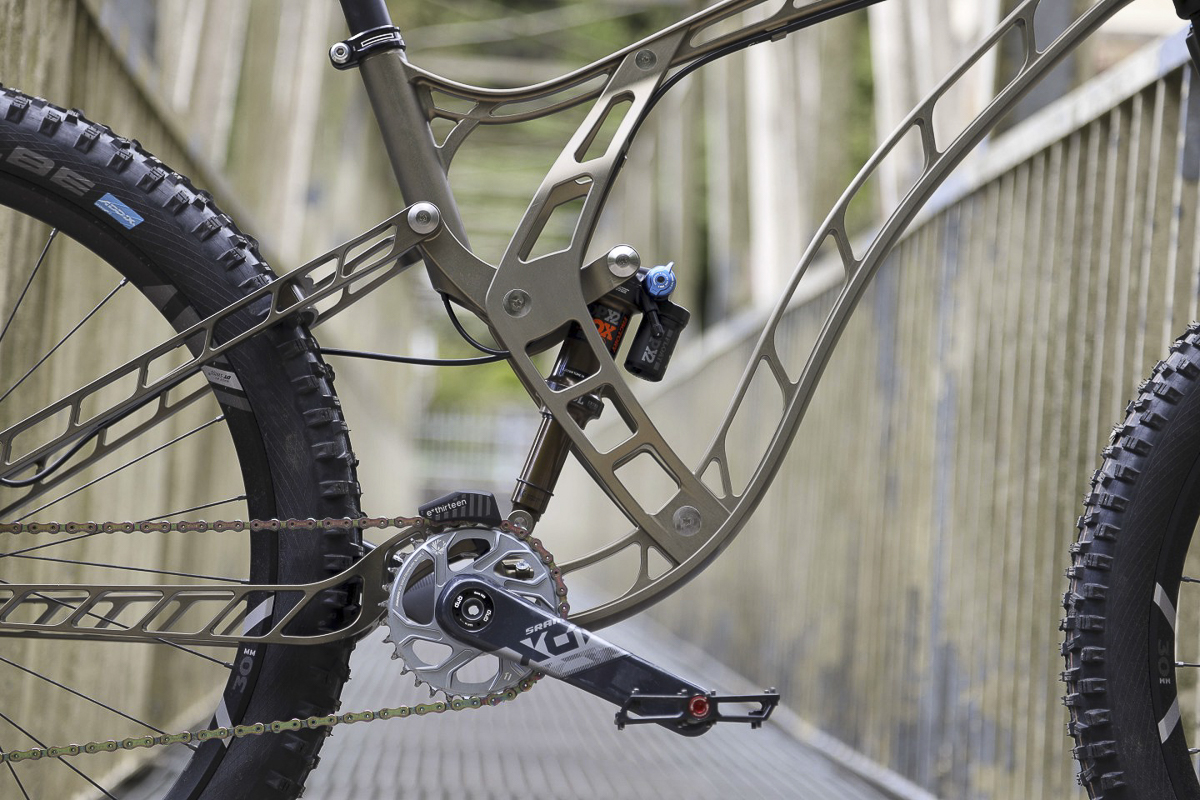

四连杆结构提供了160毫米行程。

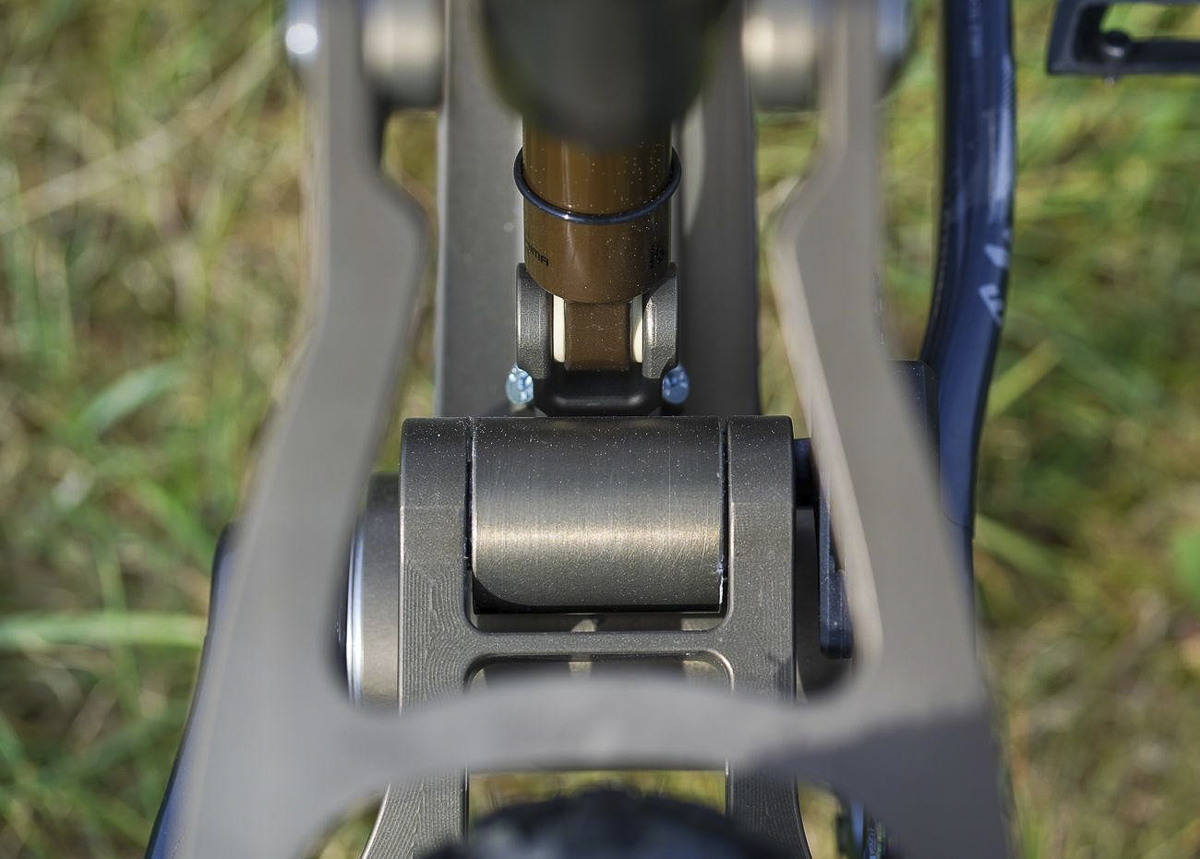

测试车手Frederik Tobiasch提供了宝贵的反馈意见,以完善Horst Link系统。

Frace计划每年只生产30辆,车架要5,000欧元,该车将于8月1日上市。关注Frace品牌,很快会有eFrace。


编辑:Gao Yiyang

图片:Fracebike德国官网
