Shimano的bikefitting.com系统的踩踏调校

   2015-10-14 17:38

Shimano在今年推出的bikefitting.com系统由静态测量装置骑行模拟器3D动作分析器组成。静态测量装置利用测量的结果,可以从可选的最佳自行车数据库中选出自行车或车架的最佳组合。其中的骑行模拟器实时呈现左右踩踏力以算出有效力量比和发力细节。新颖独特信息指导和改进踩踏性能,便于车手骑行,为车手提供高效的骑行设定。下面就请跟随图文来详细了解Shimano今年刚推出的最新系统。

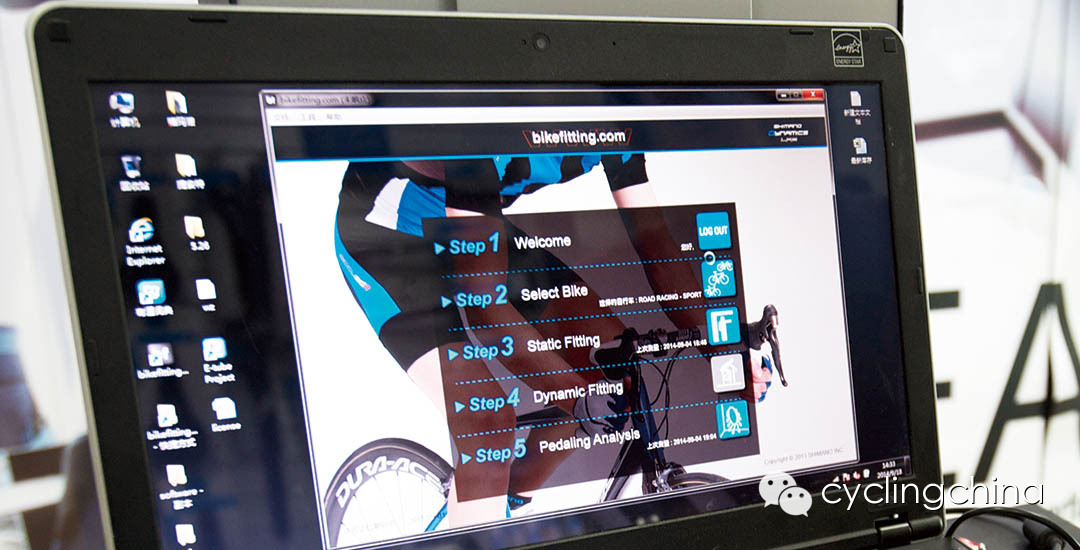

Shimano的fitting系统全程都由电脑软件辅助、界面显示清晰,从测量到骑乘体验直至舒适性调校,只要按步骤操作即可

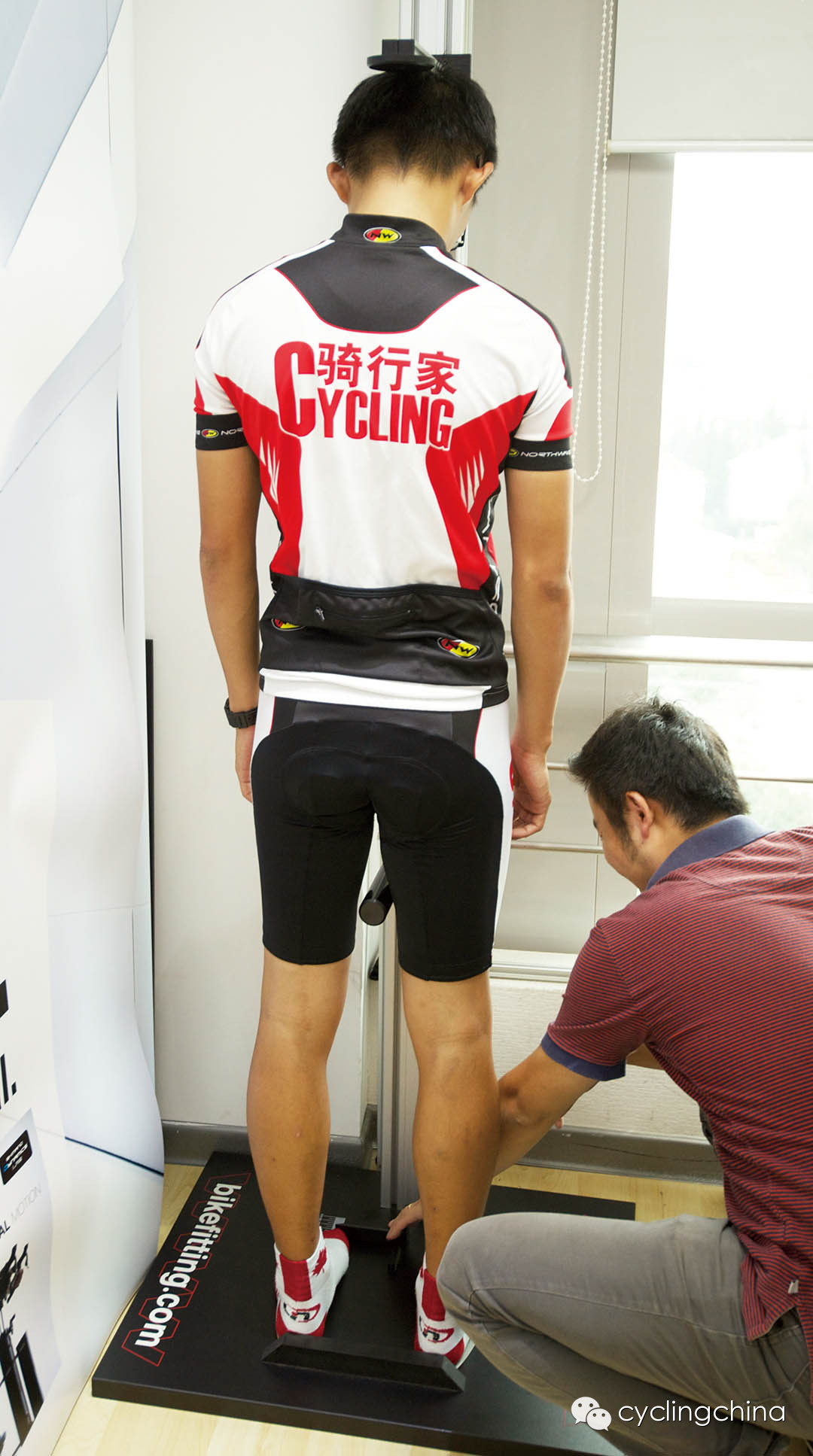

此次着重于踩踏部分的调整,故需要测量车手跨高和脚掌尺寸。

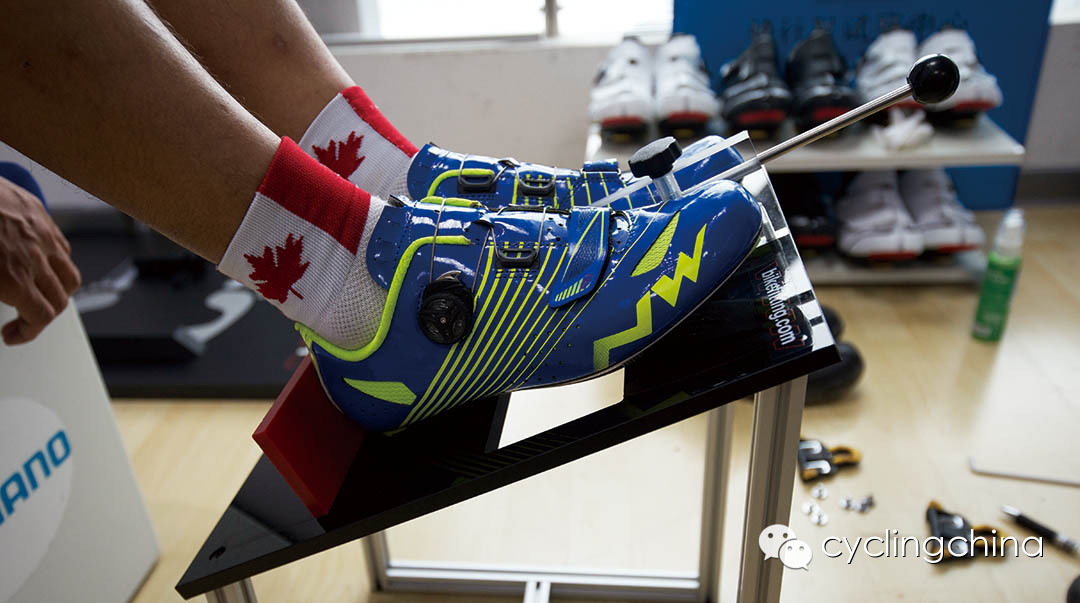

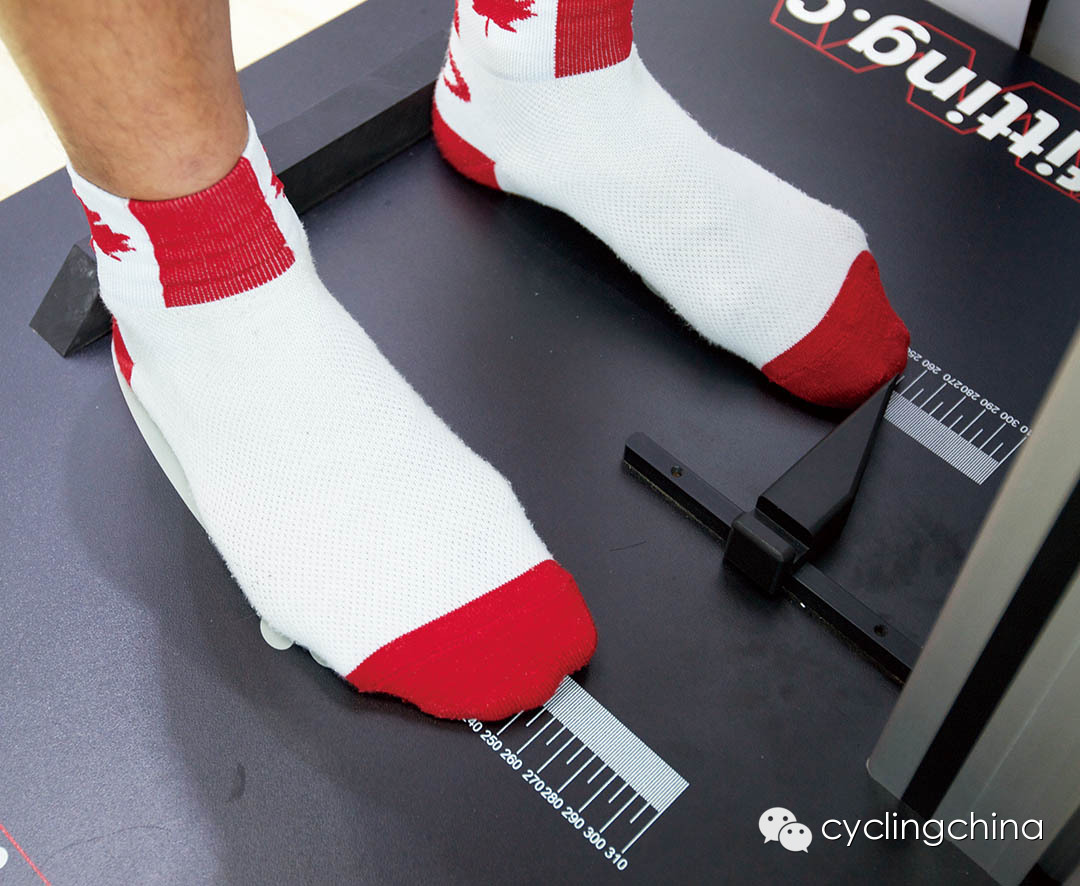

不少人的左右脚都存在码数不一致的情况,更有甚者会出现半码的偏差,因此专用量具必不可少。

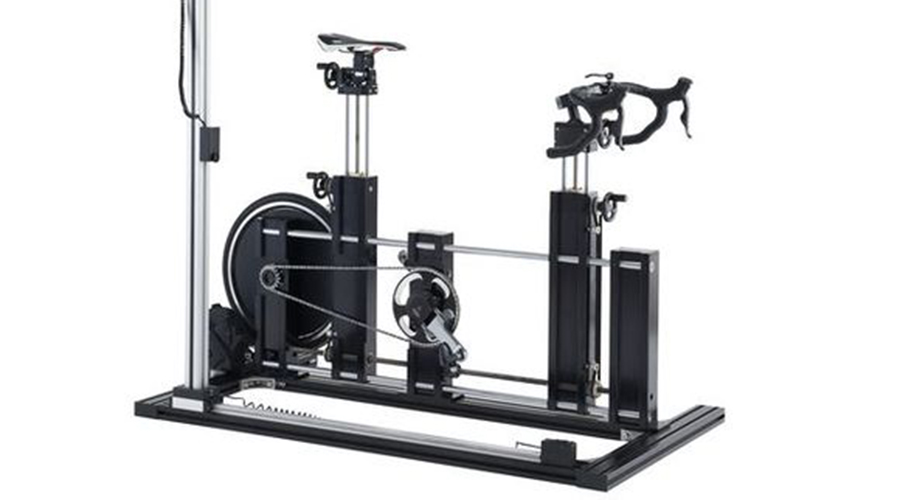

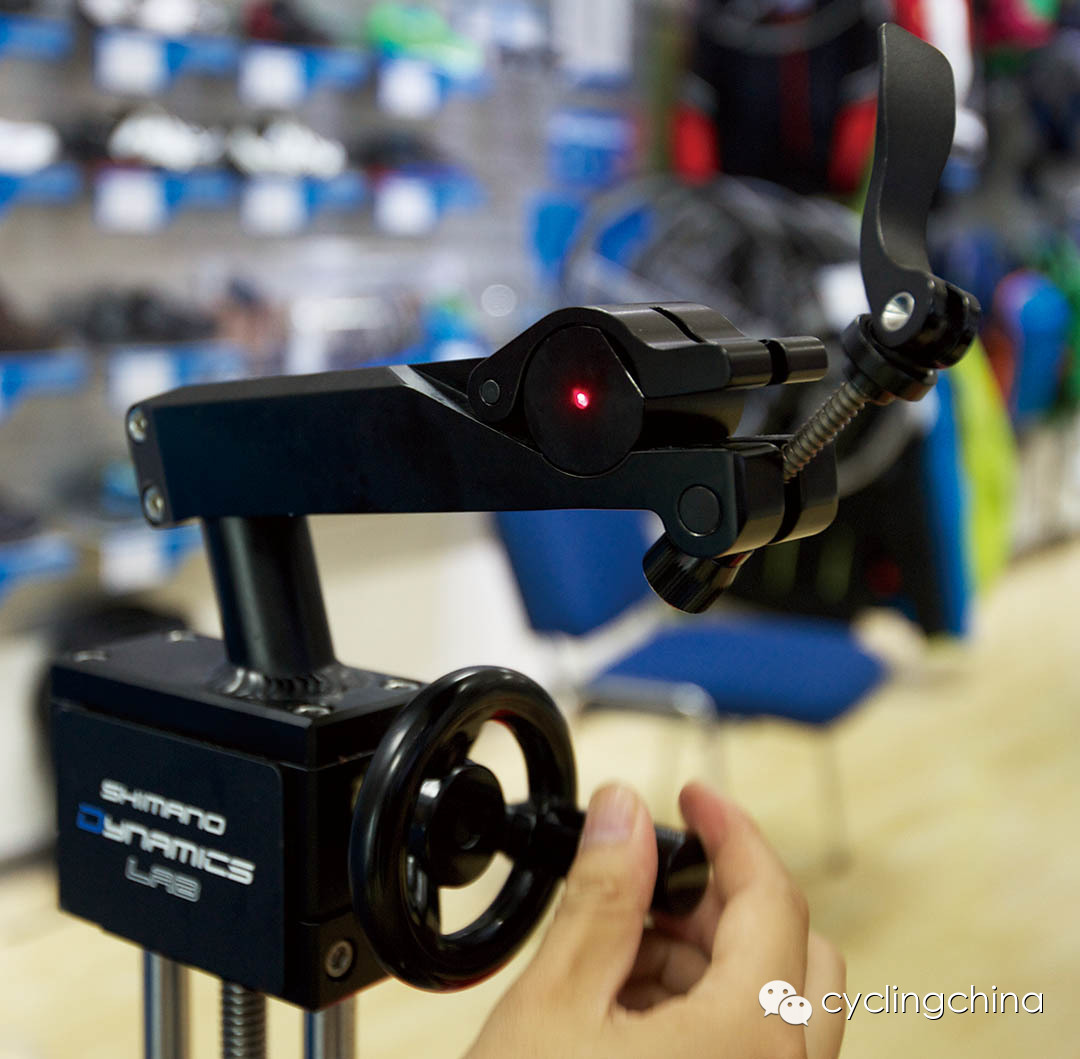

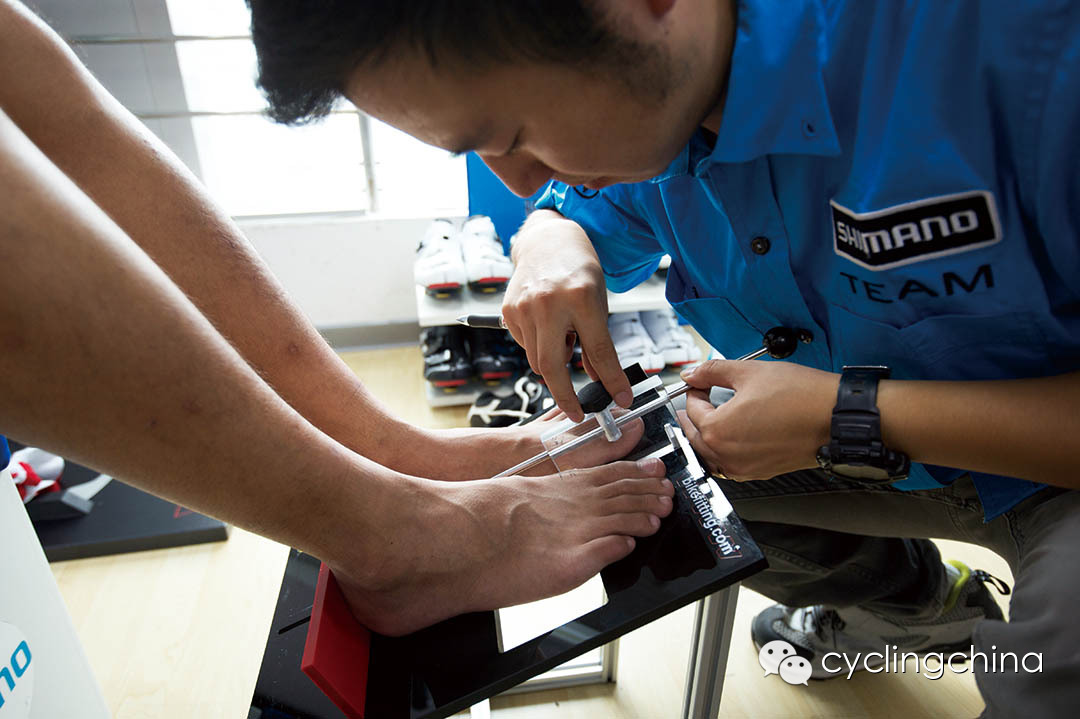

这套系统的一个利器正是这个以XY轴为基准的可滑动镭射发射器可以精准测量和定位

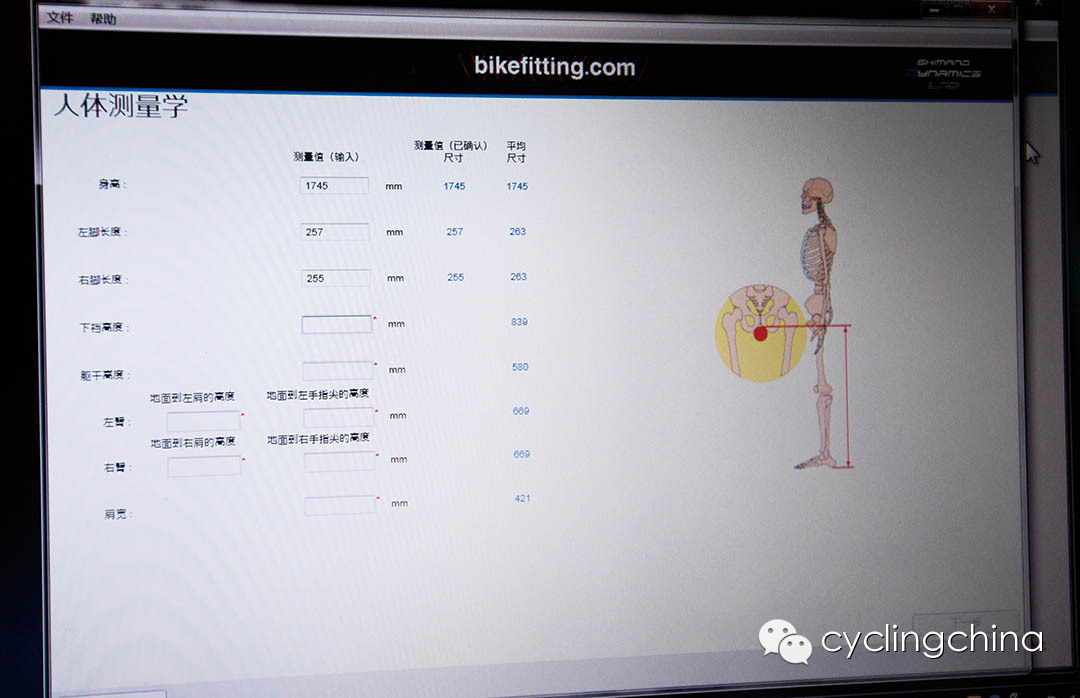

根据之前所测得的身体数据,输入电脑程序

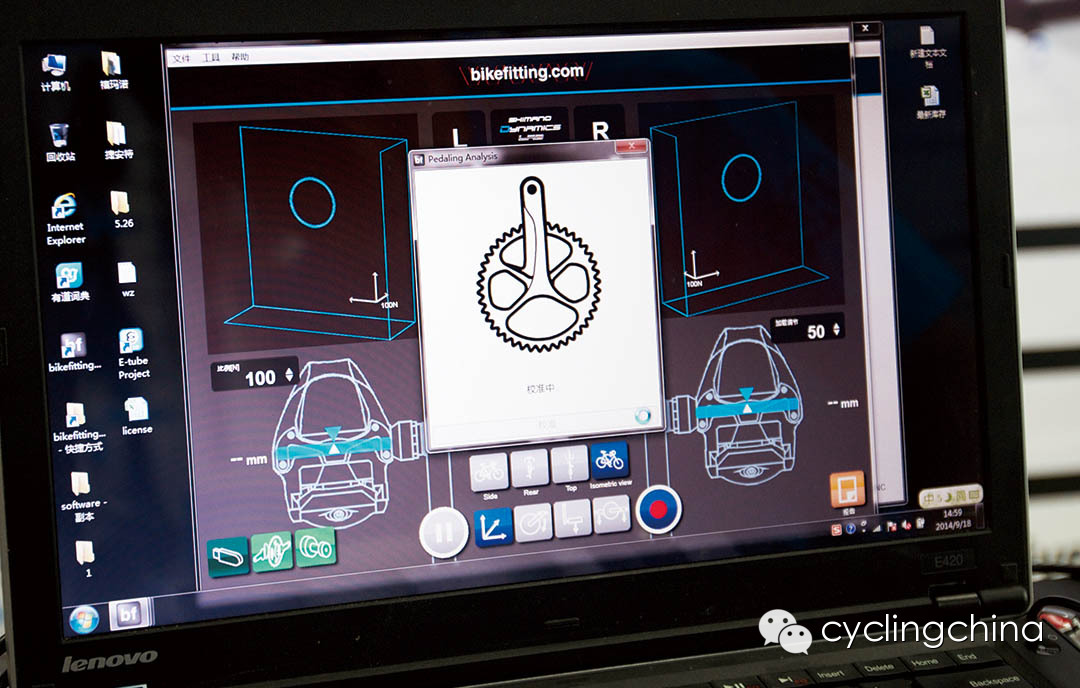

启动机器,由于涉及功率侦测,所以要进行校准和归零

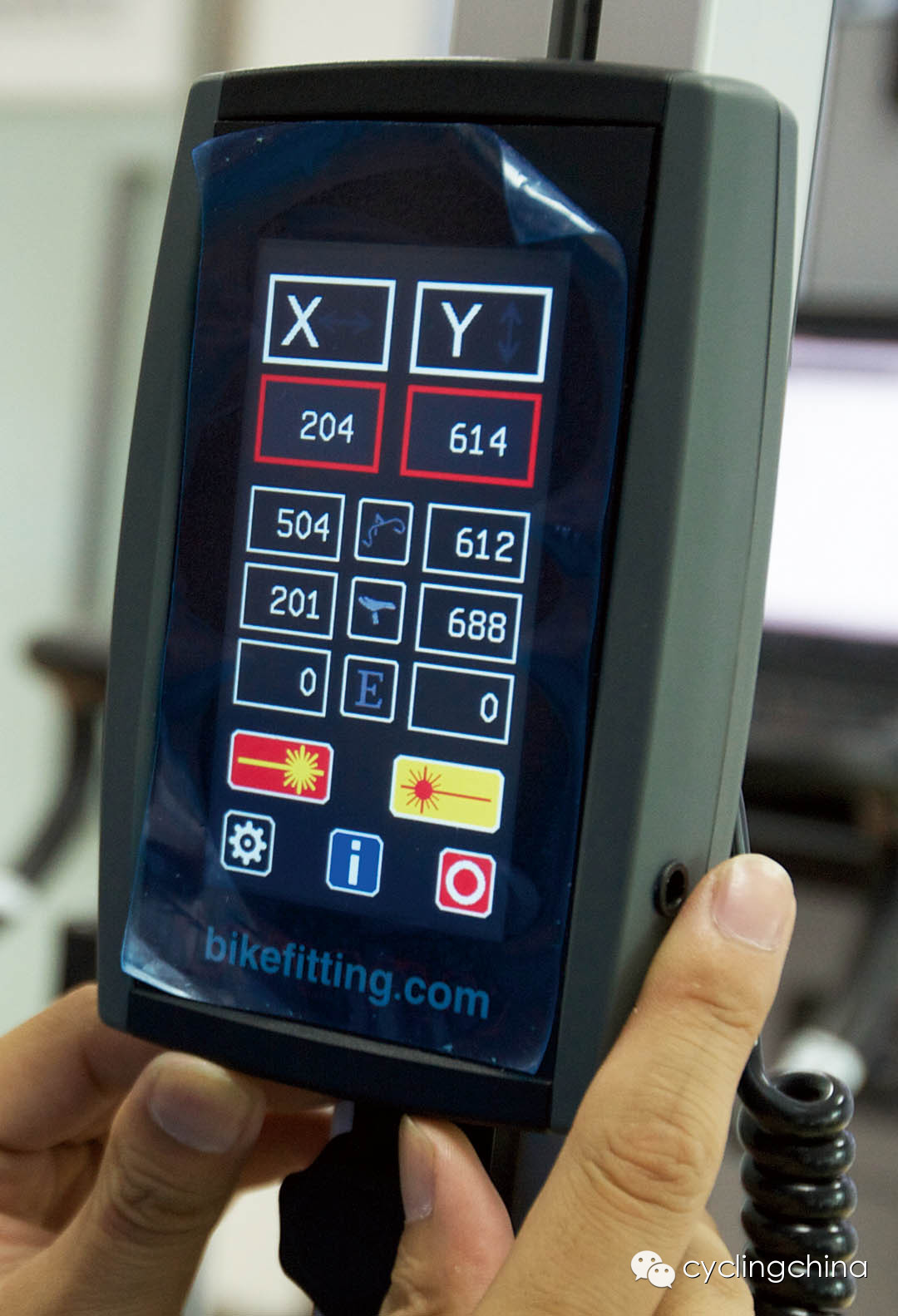

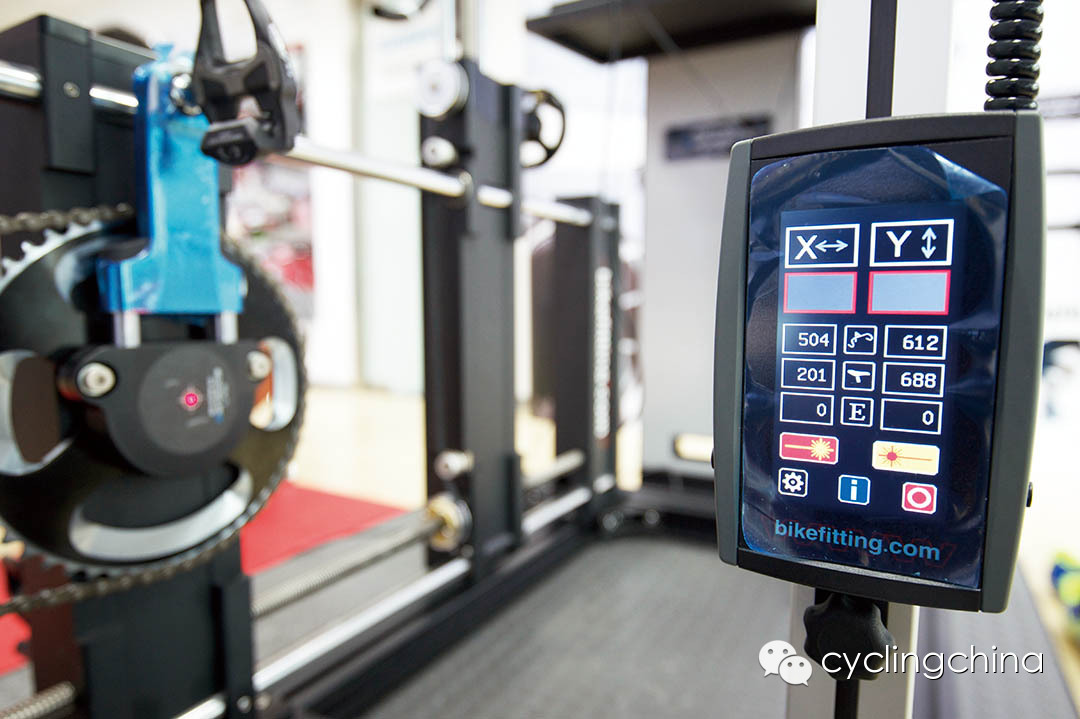

根据预设的参数,提取有需要的项目在一起进行设定,这个XY轴的镭射装置对于精准度就非常有帮助

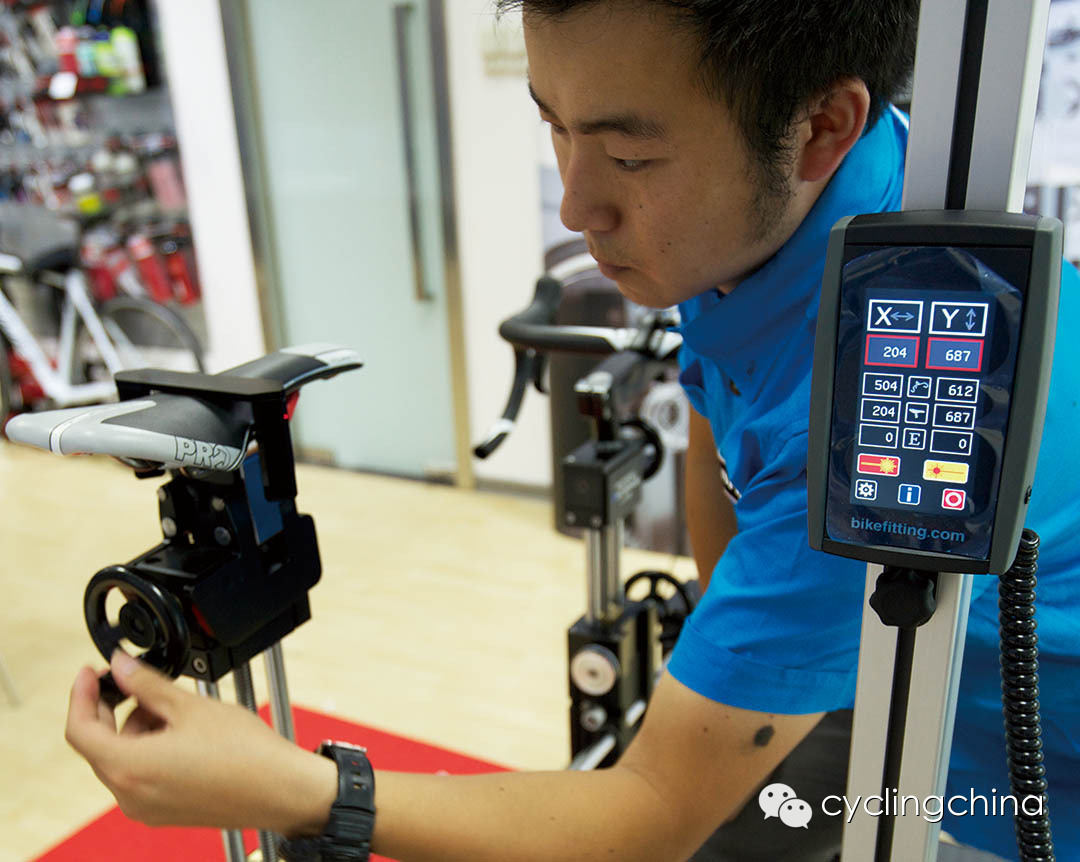

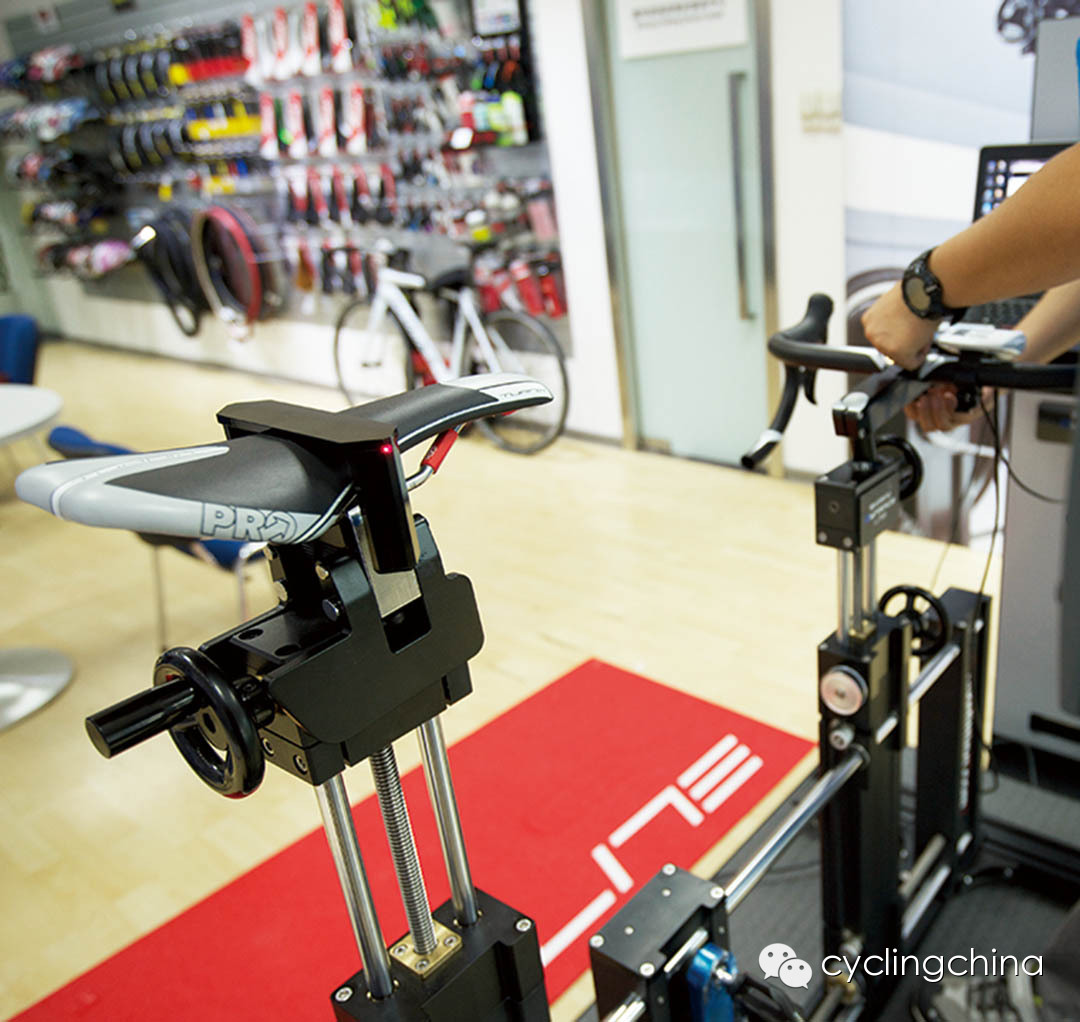

专用的卡具,可以帮助确定坐垫中心位置





把立部位同样有部件以确认车把中心

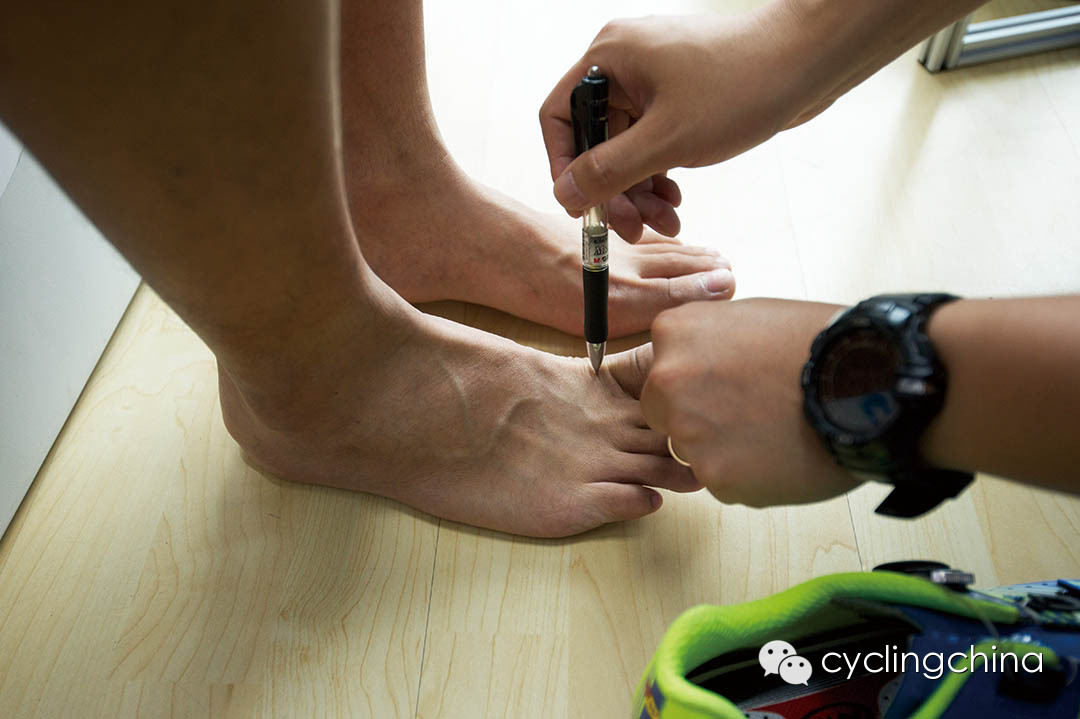

找到趾骨对应位置,用圆珠笔标记





用专用仪器,确定趾骨球对应脚踏轴心的位置





用同样方法把对应轴心的锁片中心线标记在鞋底处

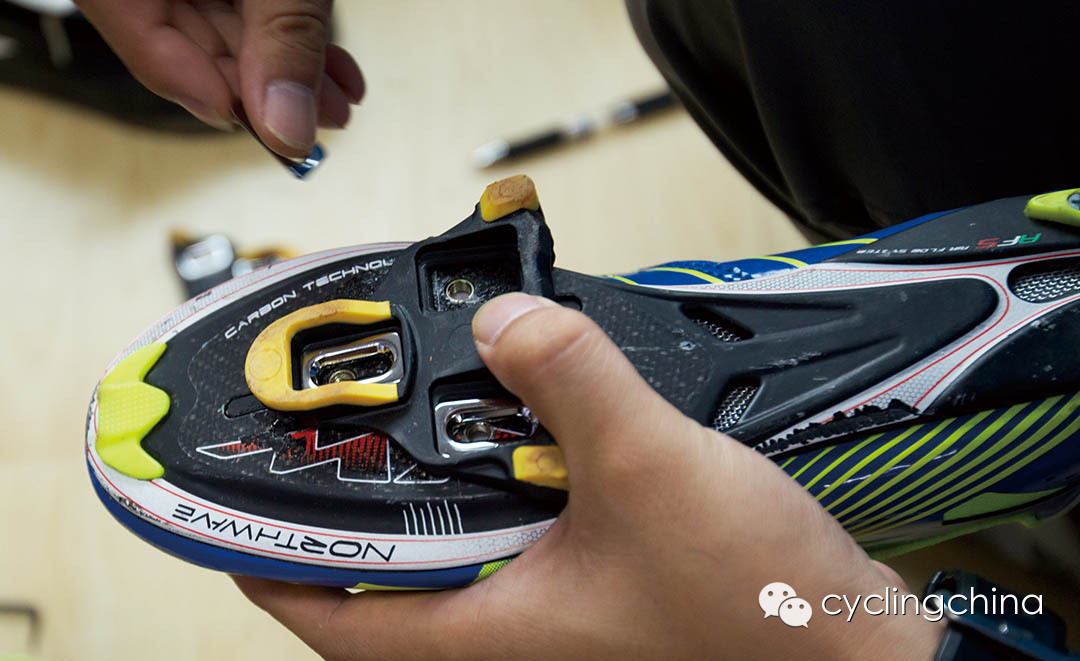

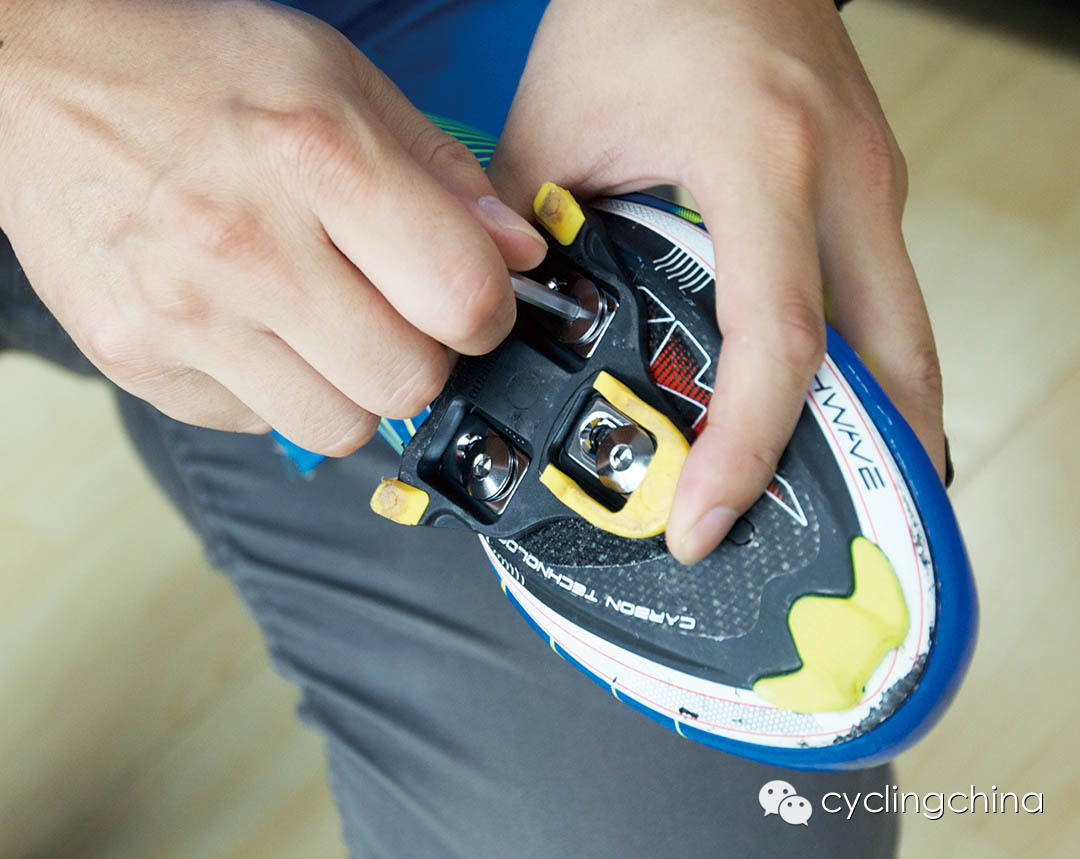

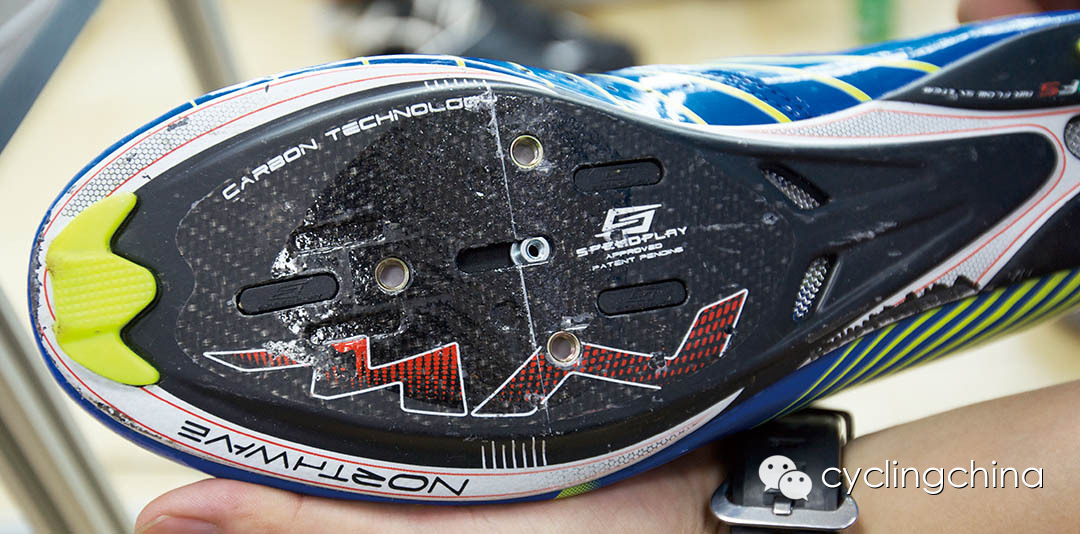

锁片两侧各有一个小疙瘩,对准标记的线后安装锁片





根据体型测量的结果调整坐垫的前后和高度,通过踩踏时的动力输出分析得到更为顺畅和高效的位置,这当中涉及到臀部,大腿和小腿的肌肉群组调动

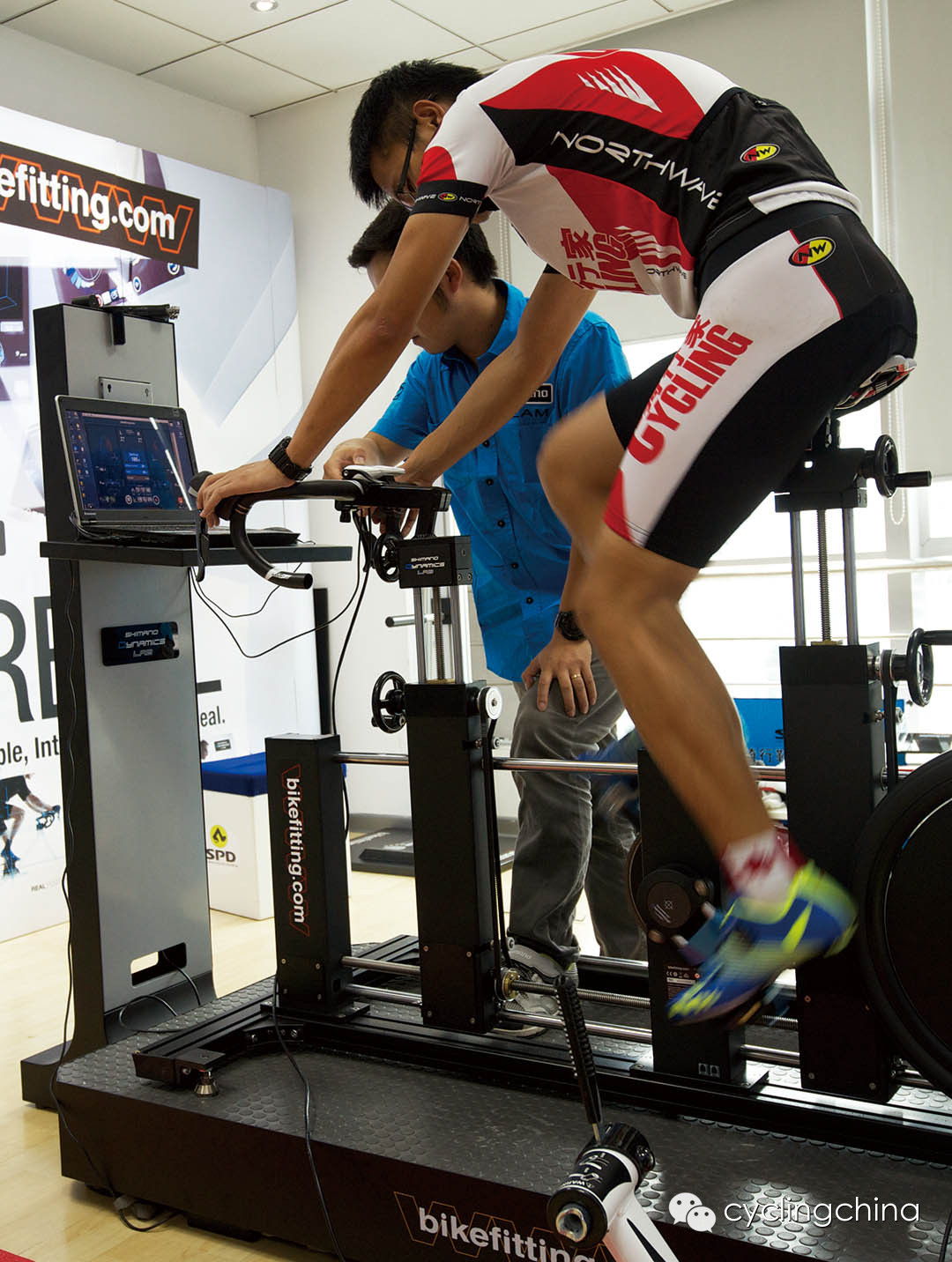

在骑行模拟器上进行踩踏,骑行10分钟进行热身,然后根据平时的骑行强度进行测试,系统将准备开始采集骑行数据

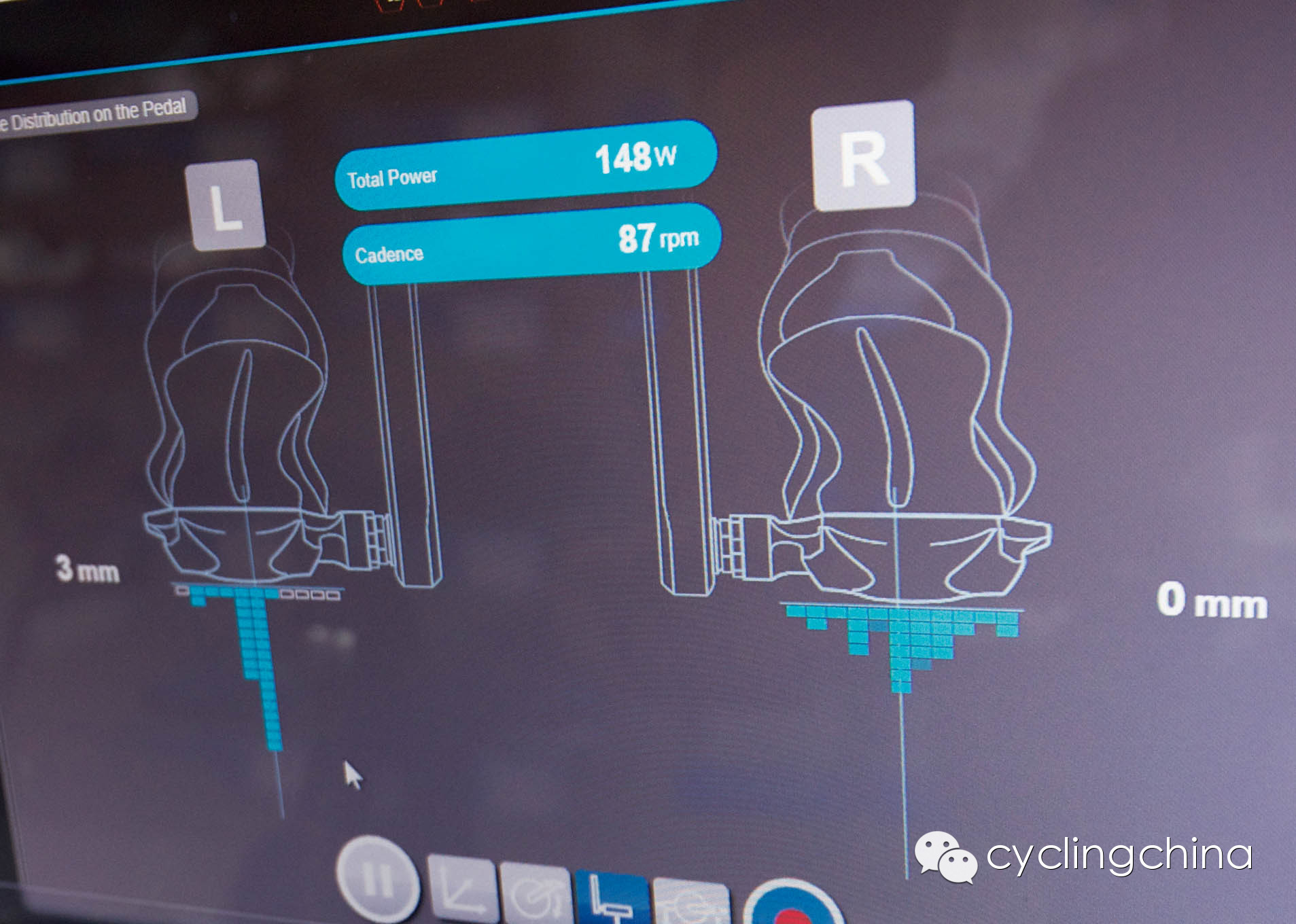

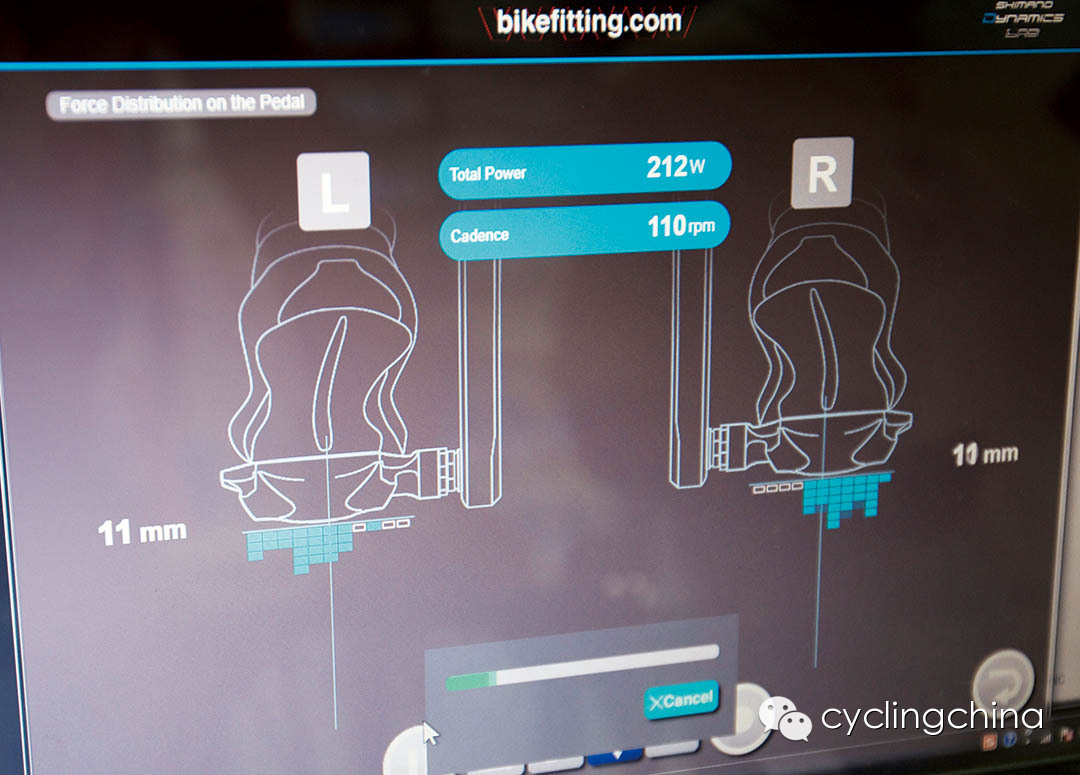

当车手体能到了正常训练标准时,可以从动态图中看到脚踏轴的受力情况,如图,脚底的发力点并非处在最中心部位,而是散落在两边靠外处




另一张动态图可以看出,车手的踩踏做功主要分布在曲柄2点到7点位置,这是一个良好的发力习惯





拧松锁片螺丝,针对车手发力偏外的状况,把锁片轻微往外平移,相当于使车手的两边脚掌向中间聚拢



车手再次上骑行台进行踩踏

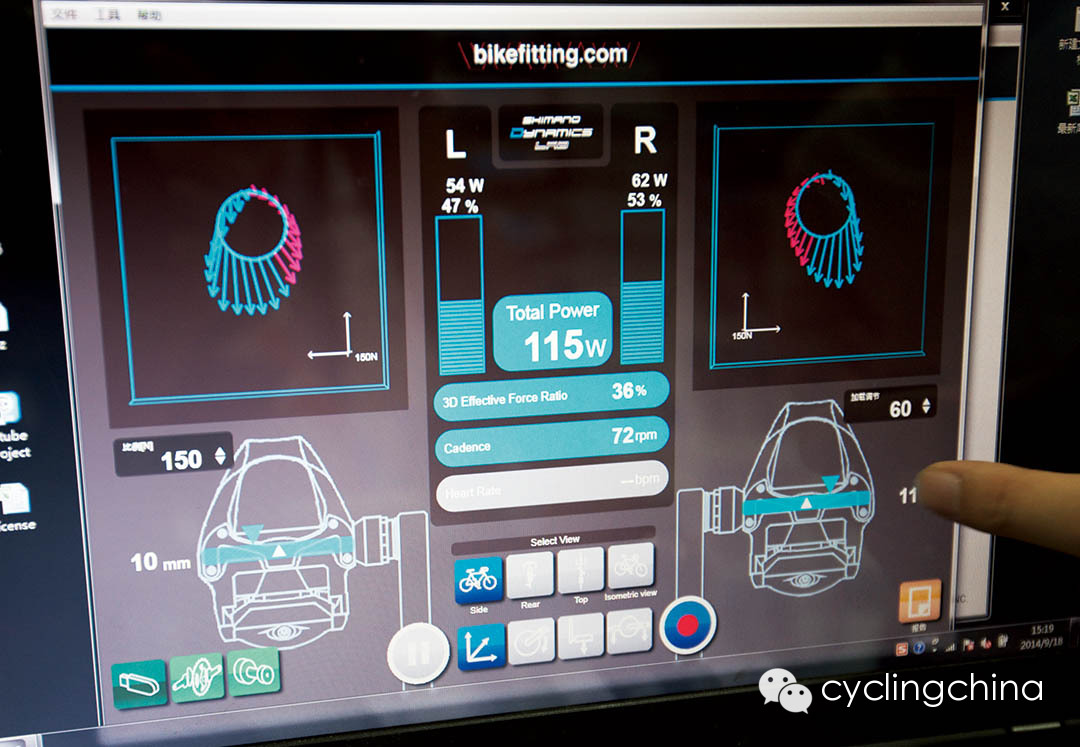

从屏幕数据可以看出,经过调整锁片后,车手的踩踏发力水平位置有了明显的改善,尤其右脚的踩踏力量分布成倒三角形并在中线上,非常接近理论最佳位置。同时继续调整左脚锁片位置,反复进行踩踏获得准确的数据分析

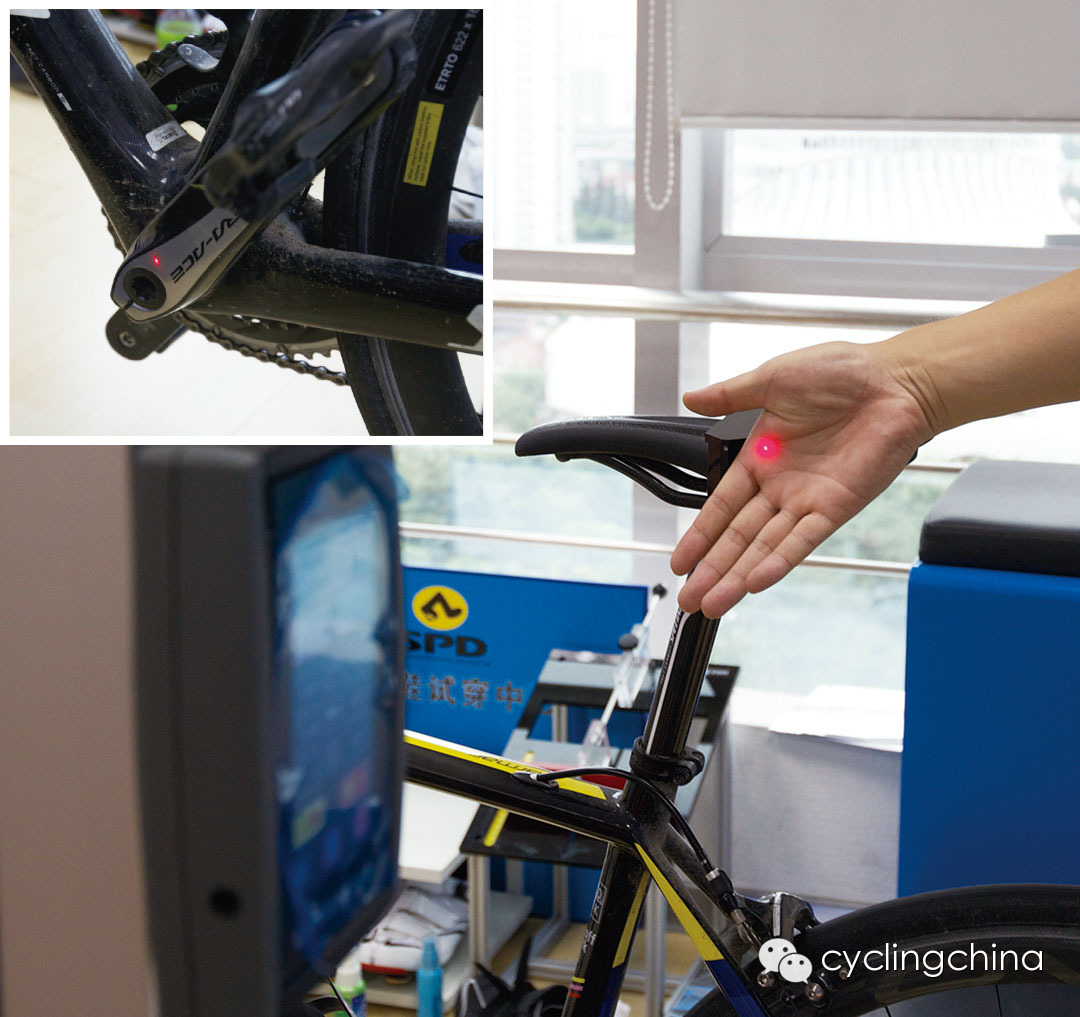

在锁片和坐垫位置初步调节得到一定改善之后,根据xy轴镭射仪上的数据进行自己的车辆调节。shimano这套系统的强大之处再一次得到体现,只需要把车手的车子放置到调整仪器的同一水平线,通过镭射仪对准两者的五通中心,便可依葫芦画瓢的调节出调整仪器上的设定参数。





经过该系统的精确Fitting之后我们可以看到车手的踩踏数据明显改善,感谢Shimano上海公司琚震涛的技术支持
