Pinarello推出首款3D打印TT车——Bolide F HR 3D

   2022-10-08 16:27


Pinarello Bolide F HR 3D是该品牌推出的首款3D打印自行车,准确地说是为英力士车手菲利波·甘纳(Filippo Ganna)量身打造的一款气动利器,用于挑战UCI一小时世界纪录,速度与舒适性的考量都纳入了这款车的设计方案。



Social Post-Pinarello_LDN_082022_21.jpg

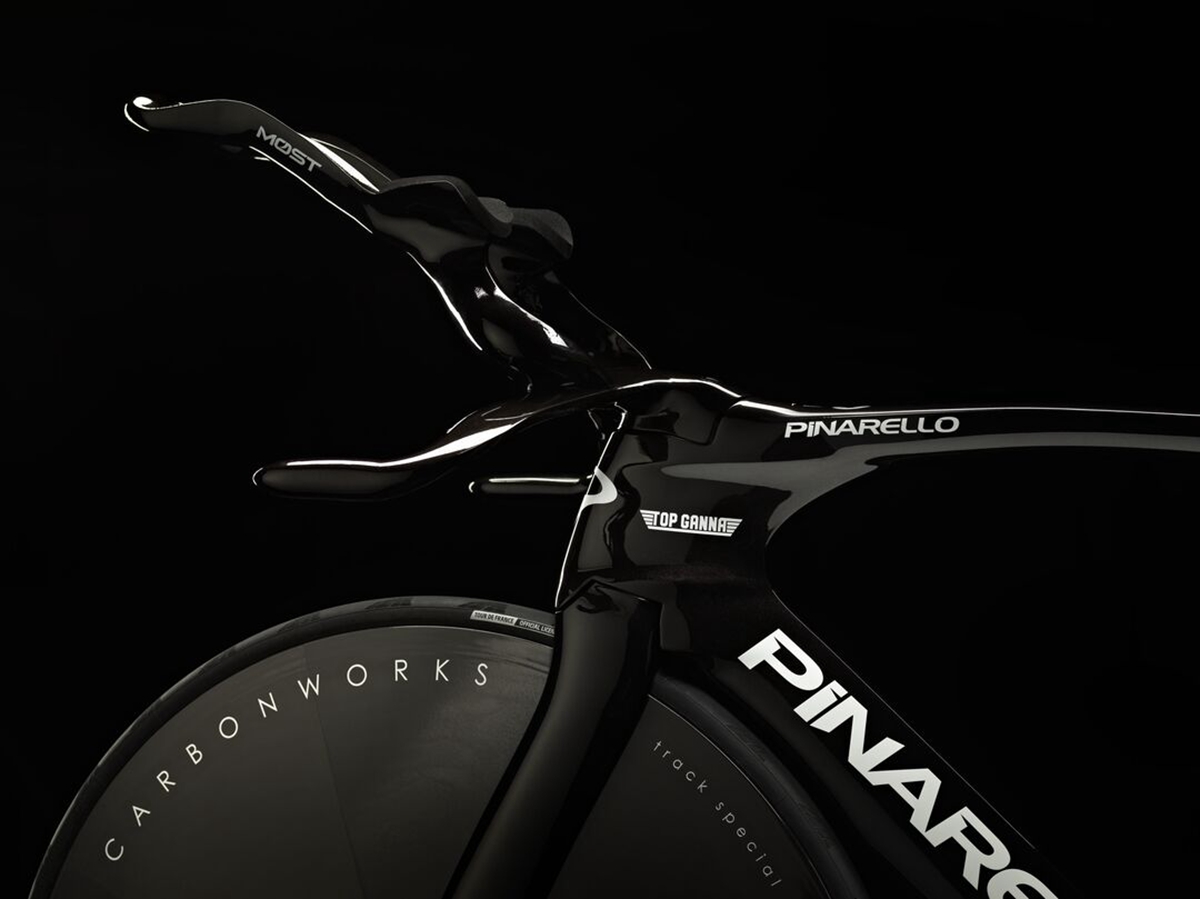

3D打印技术使Pinarello能够引入新的管材形状和特性,这是现有碳纤维技术无法复制的。用这种新方法,Pinarello创造了一个独特的空气动力学外形,达到了一个难以置信的刚性水平。此外,这款车还采用了全新的头管形状。更重要的是3D打印技术大大缩短了开发时间,不再受碳纤维模具生产的传统时间限制。

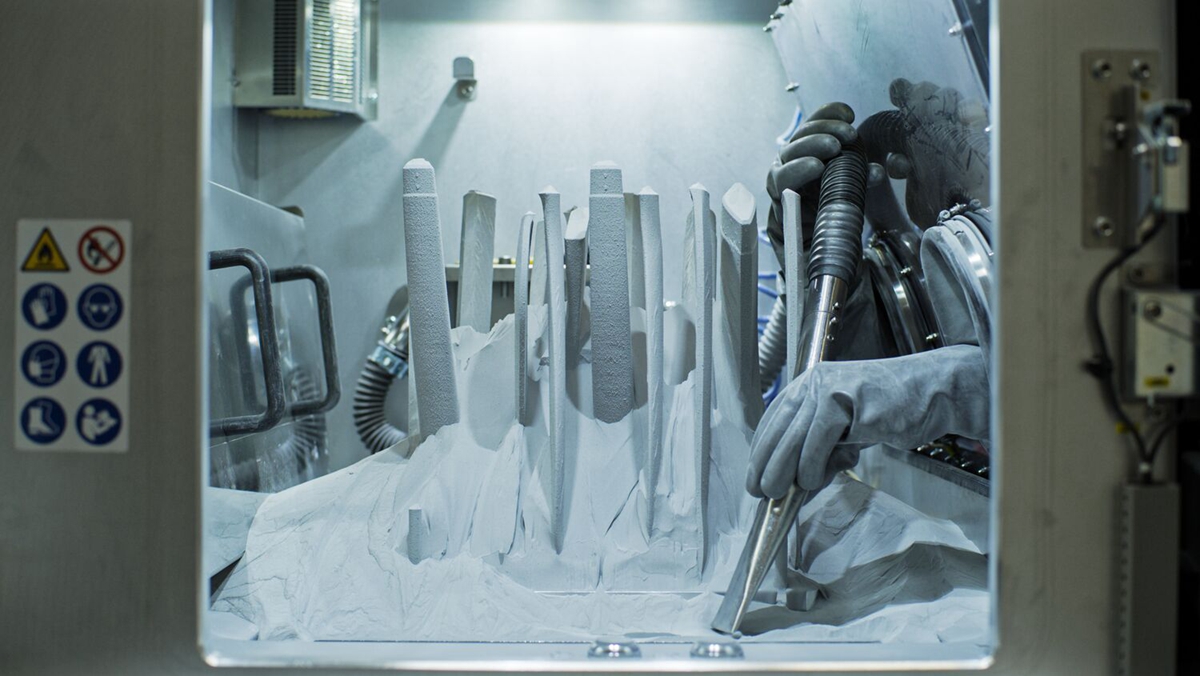

 这款车是由Pinarello与英国的Metron Advanced Engineering公司合作制造的,车架、前叉和把组的3D打印均由后者完成。3D打印的材料是Scalmalloy,这是一种专为3D打印服务的航空航天材料。3D打印的车架实际上是由5个Scalmalloy打印的部件拼接而成,用环氧树脂粘接在一起。

这两个品牌还向位于德国的EFBE发送了一份新车的精确副本,EFBE是自行车、电动自行车和零部件机械测试的领先实验室,进行了一系列的疲劳、冲击和扭转测试,以确保没有出错的可能性。新的Bolide F HR通过了上述测试,被认为是第一款3d打印、完全可骑、符合uci标准并通过ISO4210标准的自行车。





Pinarello公布了一份阻力分布图,并指出气流很难真正附着在立管上,腿部运动会使这个区域的气流分离,立管和座管的空气阻力几乎占到总车架组阻力的40%。

那么如何解决上述区域的风阻呢?Pinarello表示,答案在于座头鲸。座头鲸的结节(鳍状肢前面的突起)有助于水保持附着在鲸的鳍、尾和鳍上,对这种看似违背物理的能力起着重要作用。没错,Zipp轮组也运用过座头鲸的仿生学设计制造轮组,这次轮到Pinarello了。


Social Post-SeatPosts.jpg

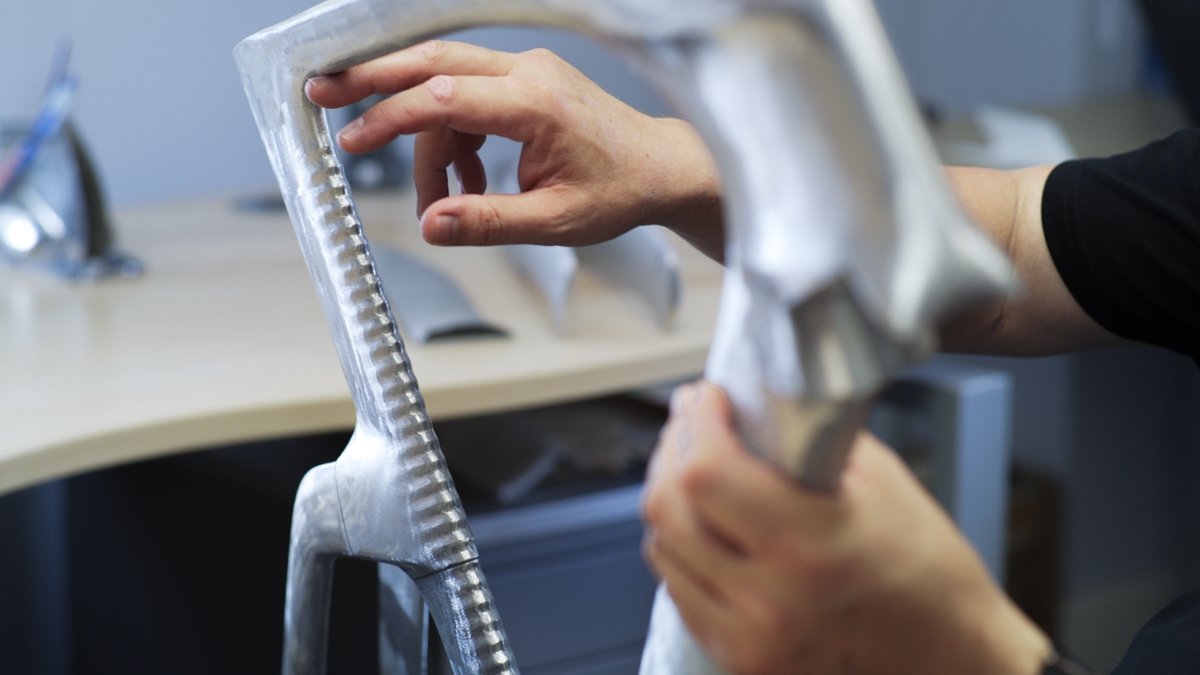

研究人员观察了立管上分离的气流,发现设计中类似结节的隆起在立管凸起之间的槽中产生了漩涡,有助于减少分离,从而减少对车架的阻力。但仅仅在立管前面放几个凸起物并不足以让任何人更快,为了最大化空气动力学优势,Pinarello找到了空气动力学研发合作伙伴NablaFlow。在对车手进行了广泛的CFD分析和风洞测试后,设计出了最终独特“AeroNodes”图案。



Social Story-SS_3-1.jpg


得益于UCI对车架设计规定的放宽,Bolide F HR 3D的五通从70毫米下降到了54毫米宽,前花鼓从100毫米下降到了69毫米,后花鼓从120毫米下降到了89毫米。更窄的车架,也是这款车气动性能大幅升级的重要因素之一。



Team INEOS GRENADIERS 2022.jpg


Pinarello的CFD运行在挪威NablaFlow公司提供的AeroCloud上,AeroCloud完全运行于AWS(亚马逊云服务,许多F1车队和FIA在CFD模拟中首选的云解决方案),还服务器允许用户同时计算多个配置,提供在设计和验证阶段使用的详细空气动力学数据,大大提升效率。



Website hero-@eltoromediadotcom - HOUR X BIGHAM 19-8-22-46.jpg


在CFD模拟计算之后,只有真实的测试才能证明设计工作是否成功。Bolide F HR 3D已经被丹·比格姆(Dan Bigham)的表现所证明,他在今年8月19日创下了55.548公里的UCI一小时骑行纪录。丹是英力士车队的性能工程师,当时他使用的就是Bolide F HR的原型车。




编辑:HCY

图片:Pinarello

Pinarello Bolide F HR 3D
