静藤轮组基于PBO纤维一方向强化复合材料数据， 探讨 PBO/碳纤维混合辐条在高性能自行车轮组中的应用潜力与工程设计方案。
PBO 拉伸强度：5.8GPa
PBO 拉伸弹性率： 270GPa
PBO 断裂伸长率： 2.5%
冲击吸收能量 vs 碳纤维：4×
PBO 比重：1.56g/cm³
研究背景与材料概述
高性能竞技自行车轮组辐条需要在极轻的重量下兼顾高刚性、优异的抗冲击性以及良好的振动吸收能力。 传统碳纤维辐条在刚性上表现突出，但脆性破坏与有限的冲击能量吸收能力始终是工程痛点。 PBO纤维作为目前有机系综合性能最高的超级纤维，与碳纤维的混合复合设计 为新一代辐条材料提供了全新思路。
材料定义
PBO纤维是聚对苯撑苯并二噁唑纤维(Poly-p-phenylene Benzobisoxazole fiber)的简称,是美国为发展航天航空复合材料设计研发的有机增强材料,是含有杂环芳香族的聚酰胺家族中最有发展前途的品种,被誉为“21世纪超级纤维”。
PBO纤维具有轻质高强、阻燃耐高温、透波性好等特点,综合性能是有机纤维之最,被视为继芳纶纤维之后能广泛应用于航空航天、军工装备、消防防护等领域的材料。鉴于PBO纤维有广泛的军事用途,美、日等国将其列入“瓦森纳协定”限制类名单,对我国采取“军品禁售、民品限售"措施。
国外发展史
20世纪70年代,美国空军材料研究院开始研究比芳纶模量更高、更耐温的聚合物,具体由莱特航空实验室和非盈利组织SRIInternatinal承接,并于1979年首次公开PBO聚合物。此后,陶氏化学获得有关专利,花费7年时间提高了聚合效率和DAR单体收率,但尝试生产纤维未果。
日本实现量产
1990年,日本东洋纺公司从陶氏化学购得PBO有关专利,并攻克纺丝技术,于1995年建成20吨/年中试线,1998年建成180吨/年工业化生产线。
国内发展史-科研机构自主研究
20世纪90年代末,华东理工大学和浙江工业大学开始对PBO关键原材料DAR单体进行研究;东华大学、上海交通大学、哈尔滨工业大学、西安交通大学、同济大学、航天科技四十三所和哈尔滨玻璃钢研究所等对PBO的合成工艺、纤维制备与性能、增强复合材料的性能和应用进行了研究。
PBO纤维具有有机纤维最高级别的拉伸强度（5.8 GPa）、弹性率（270 GPa） 以及卓越的耐热性与难燃性（极限氧指数约68）。与碳纤维复合使用时， 可在保留高弹性模量的同时，大幅提升冲击韧性与振动衰减性能。

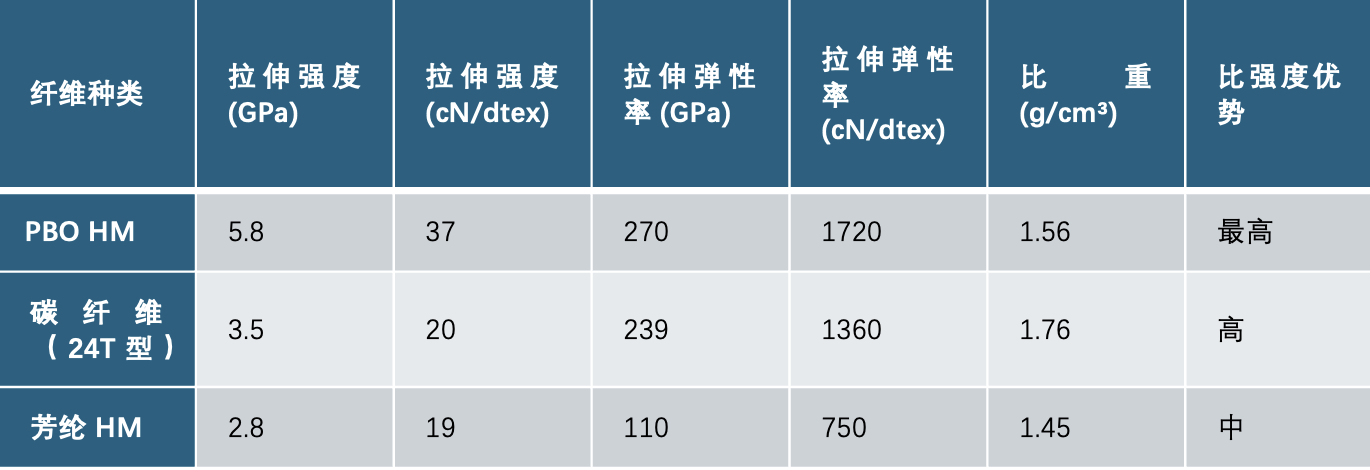

原料纤维基础特性对比
拉伸特性分析
辐条在骑行过程中主要承受轴向拉伸载荷。拉伸弹性率决定轮组的径向刚性， 而低泊松比有助于减少辐条在受拉时的横向收缩，维持轮组几何精度。

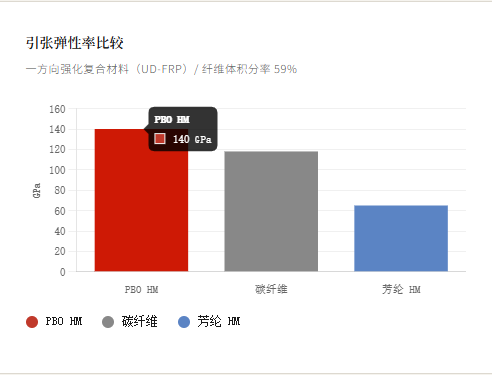

拉伸弹性率比较
一方向强化复合材料（UD-FRP）/ 纤维体积分率 59%

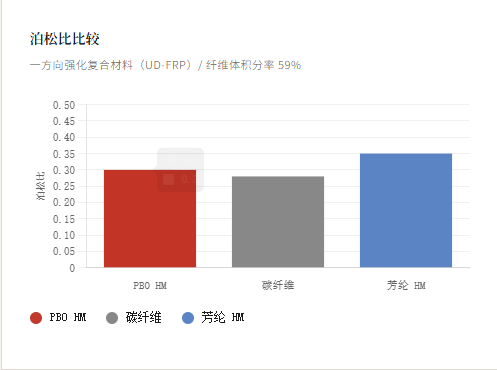

泊松比比较
一方向强化复合材料（UD-FRP）/ 纤维体积分率 59%
辐条应用意义（拉伸刚性）
PBO HM UD-FRP的拉伸弹性率约为碳纤维UD-FRP的1.1倍，远超芳纶UD-FRP。 这意味着相同截面积的PBO/碳纤维混合辐条可实现更小的弹性变形量， 在冲刺踩踏时轮组的响应更直接、功率传递效率更高。 同时，PBO HM UD-FRP的泊松比（约0.30）与碳纤维UD-FRP接近， 确保辐条在受拉时的横向形变行为可预测，有利于轮组编排张力的精确设计。
弯曲特性分析
辐条受到横向冲击（如路面碎石、减速坎）时会产生瞬间弯曲应力。 弯曲弹性率与最大弯曲应力共同决定辐条在非轴向载荷下的抵抗能力。
最大弯曲应力比较
3点弯曲 vs 4点弯曲 / JIS-K-7055

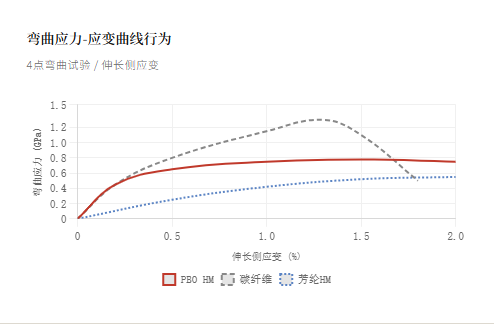

弯曲应力-应变曲线行为
4点弯曲试验 / 伸长侧应变
关键发现
PBO HM UD-FRP在应变约0.2%以内时，弯曲应力-应变行为与碳纤维UD-FRP几乎等同， 体现了PBO纤维的高初始弹性模量。超过此应变后，由于压缩屈曲（Compressive Buckling）逐渐发展， 应力增加放缓。对于辐条设计而言，通过混合铺层（PBO芯层 + 碳纤维外层），采用三明治结构：碳纤维-PBO-碳纤维。 拉伸面由PBO纤维承担，最大化两种材料各自的优势区间。

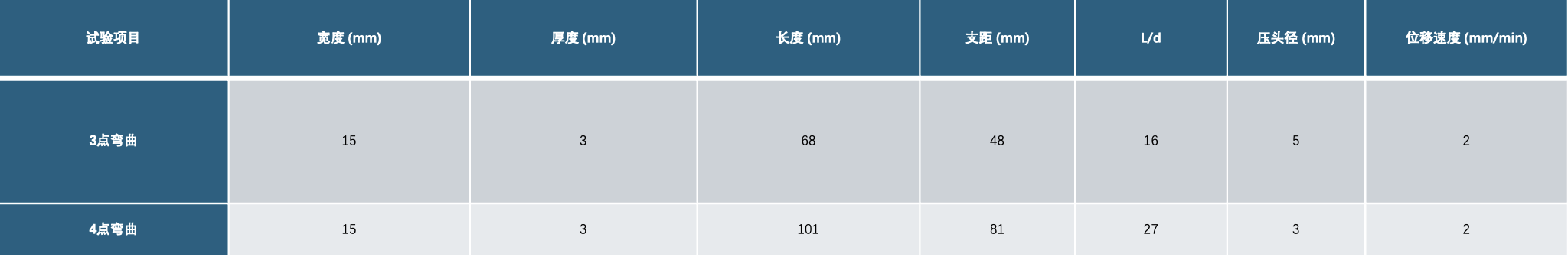

弯曲试验条件（参考规格）
层间剪切强度与振动衰减特性

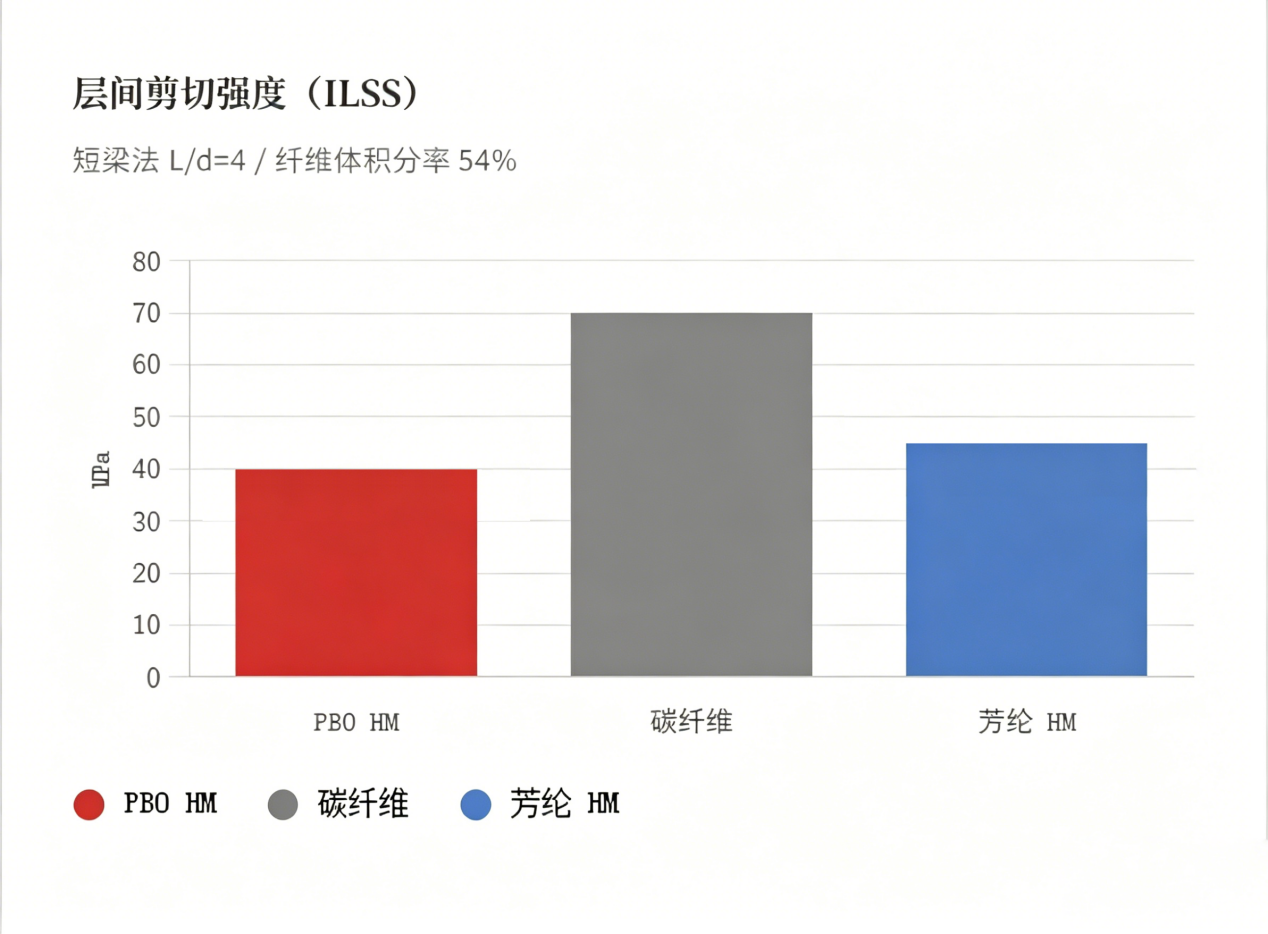

层间剪切强度（ILSS）
短梁法 L/d=4 / 纤维体积分率 54%

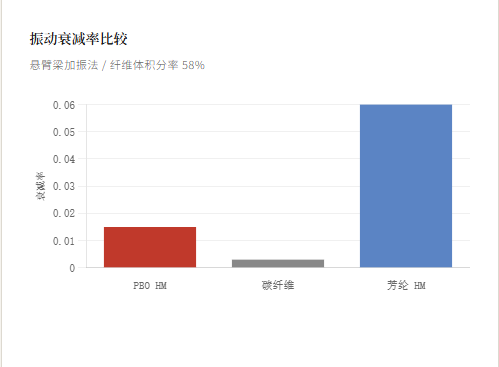

振动衰减率比较
悬臂梁加振法 / 纤维体积分率 58%
层间剪切强度（结合界面）
PBO HM UD-FRP的ILSS约为40 MPa，与芳纶 UD-FRP基本相当，低于碳纤维UD-FRP（约70 MPa）。 在混合辐条设计中，PBO纤维层与碳纤维层之间的界面处理需特别关注， 建议使用表面改性处理以改善层间结合，防止分层失效。
振动衰减特性（路感与舒适性）
PBO HM UD-FRP的衰减率（约0.015）在拥有与碳纤维UD-FRP相当高弹性率的同时， 衰减性能显著优于碳纤维，这是PBO纤维最具差异化优势的特性之一。 对自行车轮组而言，这意味着路面振动能更快地被吸收， 减少传递至轮毂与车架的高频振动，在提升骑行舒适性的同时延长其他零部件的疲劳寿命。
冲击穿透特性
落锤冲击贯通试验（0°/90°多层积层FRP）直接反映材料在突发冲击载荷下的 最大承受能力与能量吸收表现，是辐条抵抗崩断风险的核心指标。

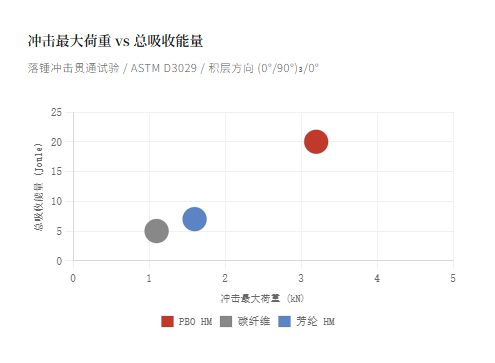

冲击最大荷重 vs 总吸收能量
落锤冲击贯通试验 / ASTM D3029 / 积层方向 (0°/90°)₃/0°

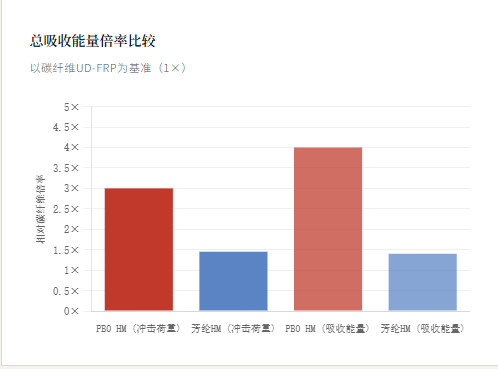

总吸收能量倍率比较
以碳纤维UD-FRP为基准（1×）

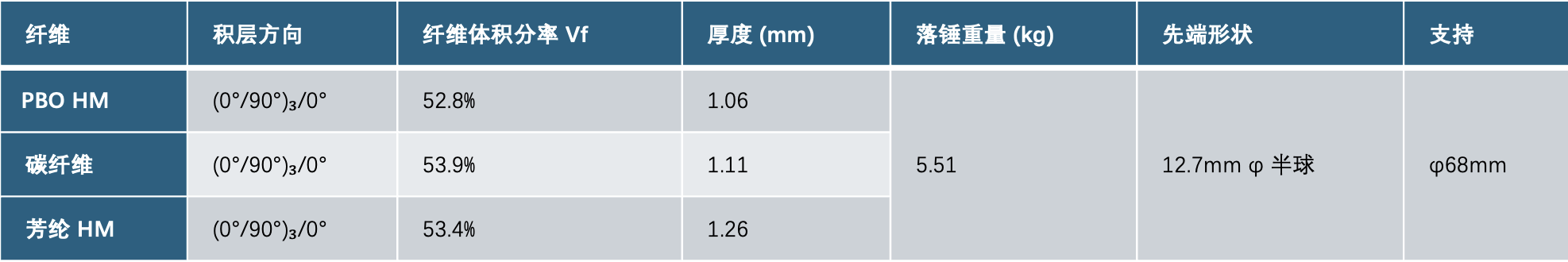

落锤冲击试验条件与试样规格
核心数据
PBO HM UD多层积层FRP的冲击最大荷重约为碳纤维的3倍、芳纶的2倍； 总吸收能量更高达碳纤维的约4倍、芳纶HM的约3倍。 这对辐条应用的意义极为重大：即便在严重冲击下辐条发生局部损伤， PBO材料也能以高能量吸收防止灾难性瞬间断裂，大幅提升骑行安全性。
综合性能雷达图分析

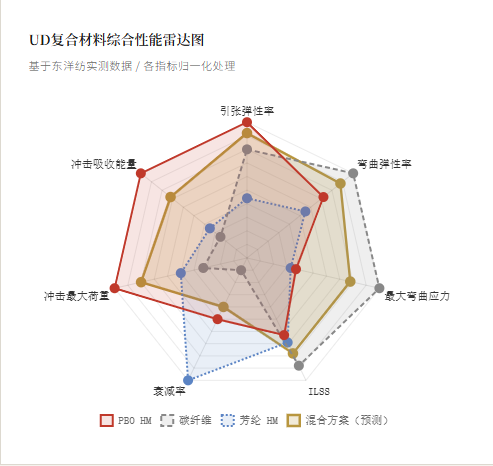

UD复合材料综合性能雷达图
基于实测数据 / 各指标归一化处理
PBO/碳纤维混合方案的性能定位
雷达图清晰展示了各材料的性能优劣势：碳纤维在弯曲强度与ILSS上领先， 但冲击能量吸收和振动衰减是短板；PBO纤维在拉伸弹性率、冲击荷重、冲击吸收能量和振动衰减上全面领跑。
PBO/碳纤维混合设计（金色线）的目标是综合两者优势—— 在保持碳纤维级别弯曲强度与ILSS的同时，将冲击性能与衰减性能提升至接近PBO纤维水平， 形成面积最大的雷达多边形，即真正意义上的全能高性能辐条材料。
根据数据推算，混合方案可实现碳纤维辐条约2–3倍的冲击吸收能量提升， 同时衰减率可达纯碳纤维的3–4倍，而拉伸弹性率损失不超过10%。
结论
PBO/碳纤维混合辐条 开启高性能轮组新维度
综合 PBO纤维一方向强化复合材料的全面实测数据， PBO与碳纤维的混合辐条设计在理论与工程层面均展现出显著的竞争力， 是新一代竞技与消费级高端轮组的核心材料方案。
01 · 拉伸性能
PBO HM UD-FRP的拉伸弹性率达约150 GPa（Vf=59%），超越碳纤维，确保轮组径向刚性与踩踏响应性。
02 · 冲击安全性
总冲击吸收能量约为碳纤维UD-FRP的4倍，大幅降低辐条在突发冲击下瞬间断裂的风险，提升骑行安全性。
03 · 振动舒适性
高弹性率下仍保持约5倍于碳纤维的衰减率，有效吸收路面高频振动，改善长途骑行疲劳感。
04 · 轻量化潜力
PBO纤维比重仅1.56 g/cm³（低于碳纤维1.76），混合辐条截面可在同等强度要求下进一步减轻重量。
