一张图看明白 SRAM DUB牙盘系统如何正确搭配垫圈

   2018-09-19 15:49

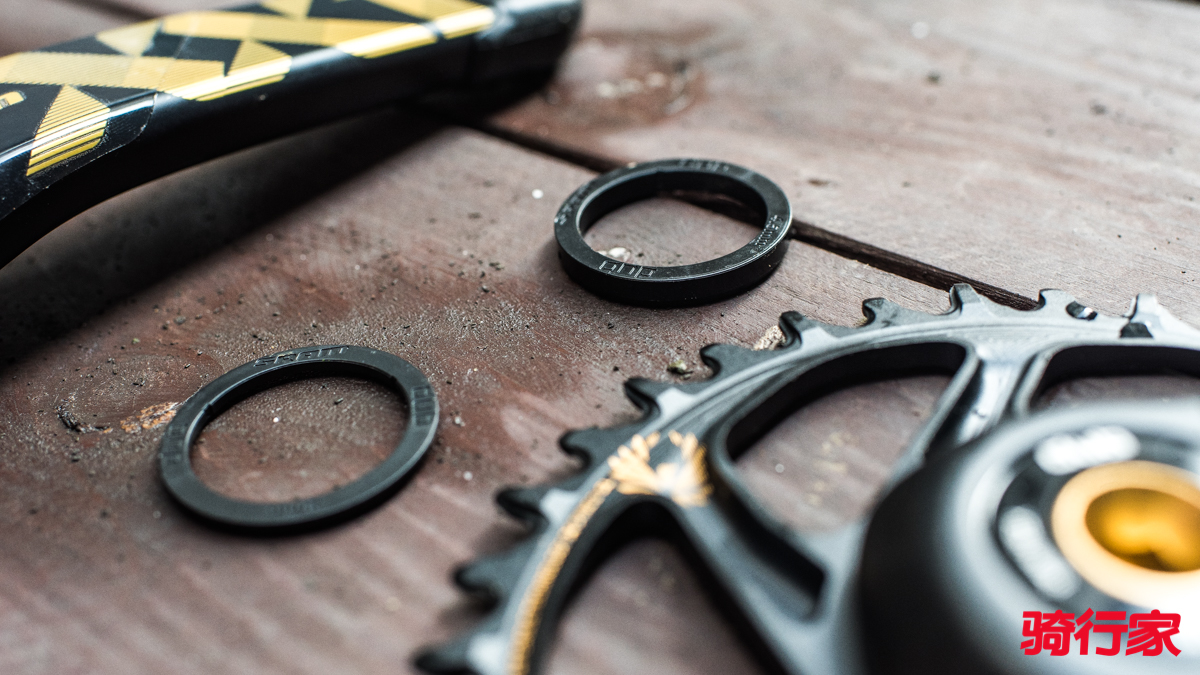

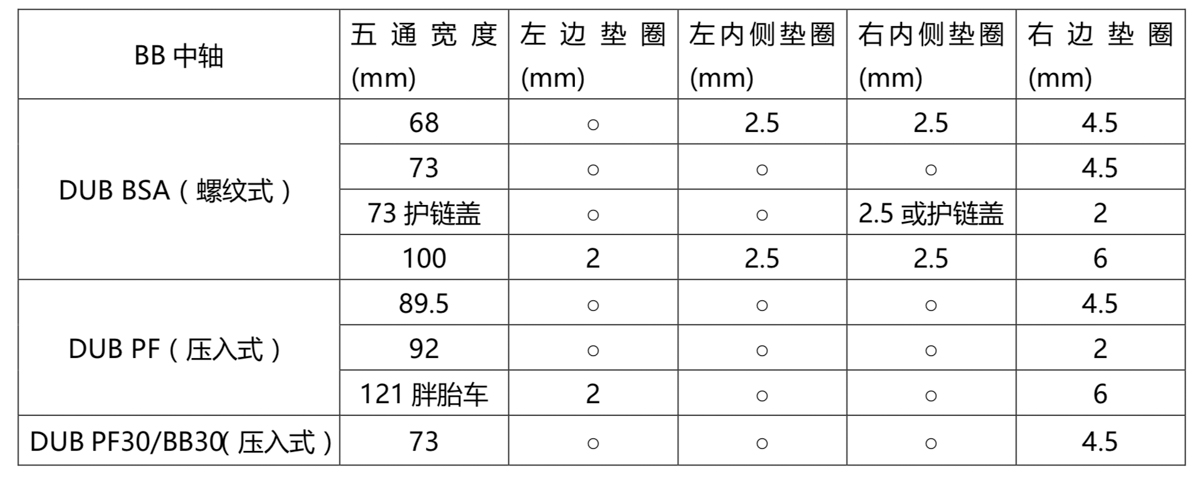

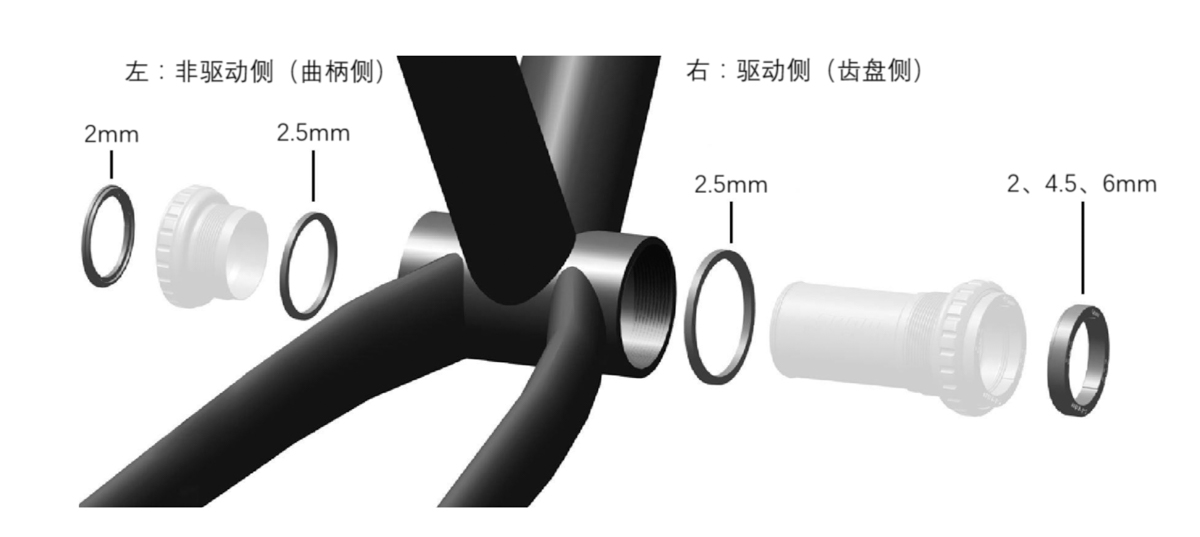

自SRAM DUB牙盘系统推出以来就受到了不少消费者的青睐,但与此同时,全新规格所带来的技术革新,会让部分消费者在安装DUB牙盘系统时摸不着头脑。针对全新的DUB牙盘系统,SRAM推出了专门的垫圈,专为更小的直径而设计。那么,在面对不同规格的五通时,我们又该如何正确搭配垫圈呢?本文将为大家一一解答。


屏幕快照 2018-09-19 下午3.51.41-1.jpg

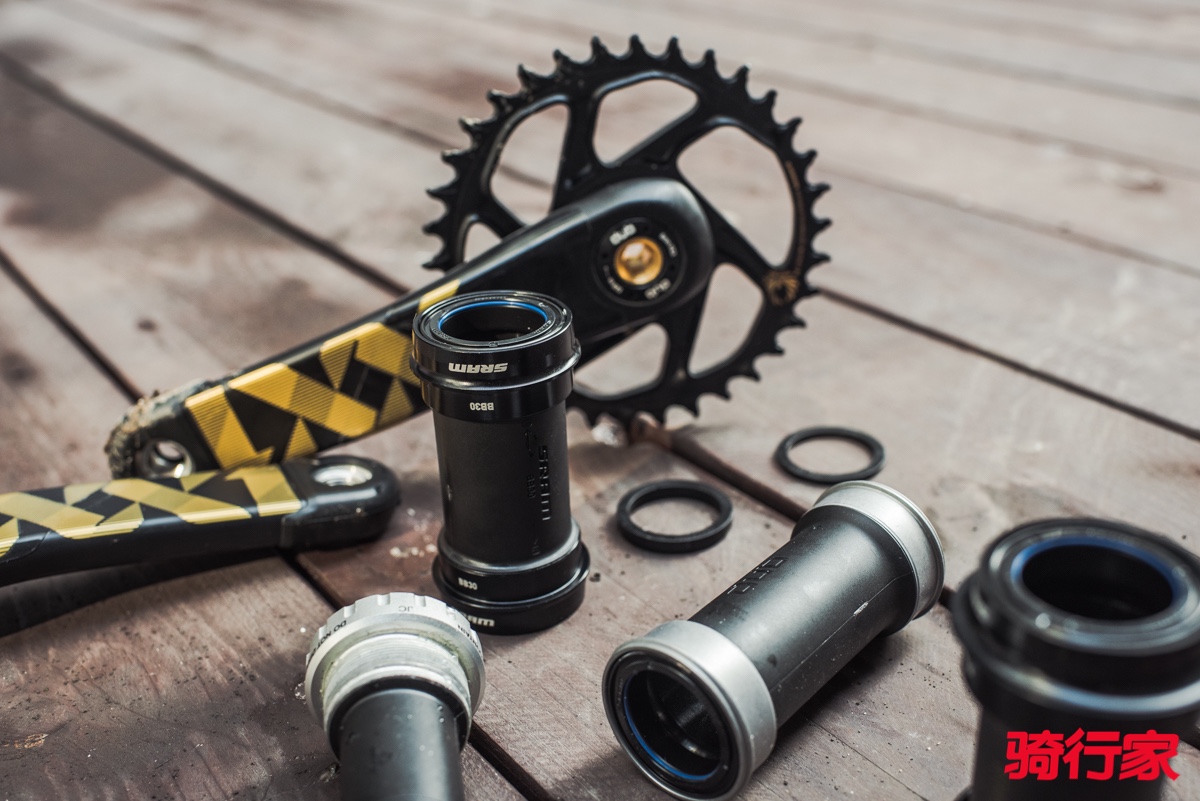

DUB兼容大部分主流的五通规格(BSA 68,BSA 73,BSA 100,PF89.5,PF92,PF121,BB30 73,PF30 73),提供了比以往SRAM中轴更好的防水性。而且,DUB所配套牙盘系统相比之前GXP所配套的更为轻量化。同为螺纹中轴的情况下,XX1 DUB牙盘系统比XX1 GXP牙盘系统轻80g。

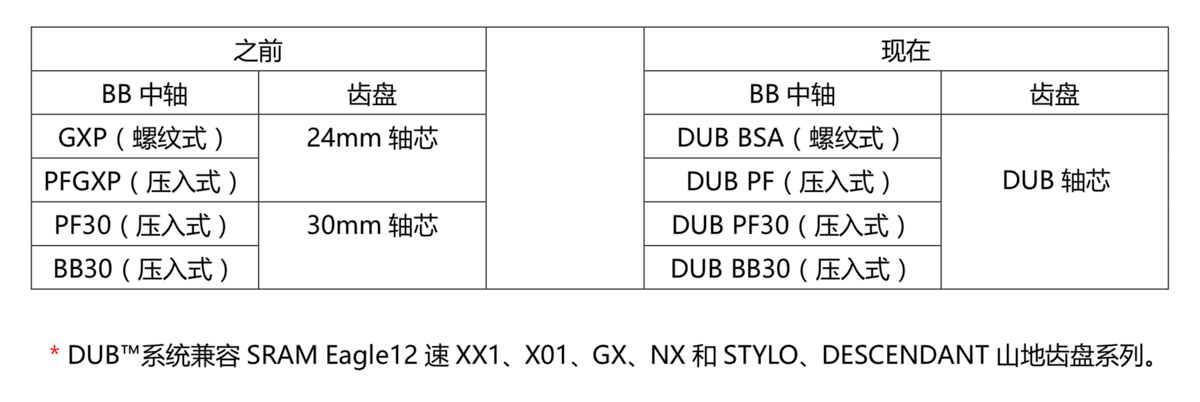

SRAM给出的答案就是DUB使用了超大尺寸的铝合金轴心而GXP使用的是24mm钢制轴心。其次,虽然DUB使用的超大尺寸的铝合金轴心,但是比30mm的铝合金轴心略微细一些,以获得更好的密封性能。目前SRAM给出的数据就是DUB轴心直径为28.99mm。

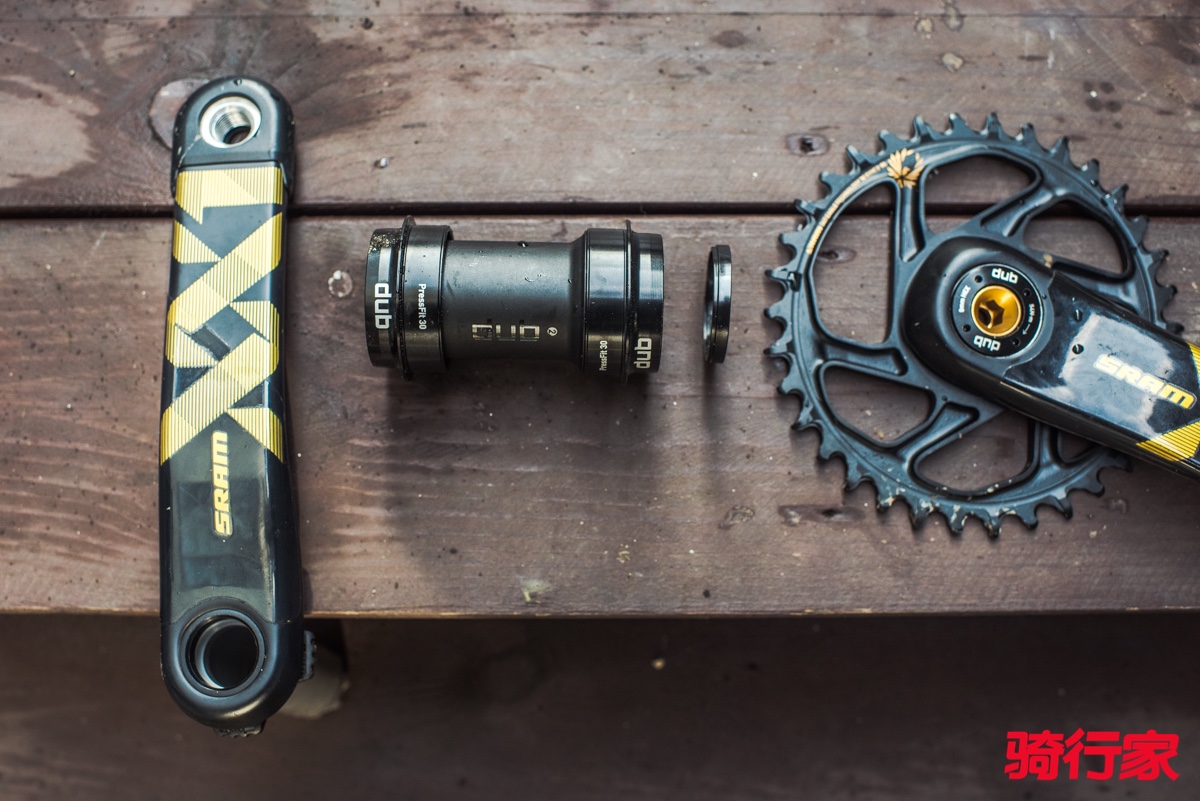

例如针对DUB PF30中轴,只需要在右侧搭配一个4.5mm专用垫圈

屏幕快照 2018-09-19 下午3.51.58-1.jpg

屏幕快照 2018-09-19 下午3.52.12-1.jpg

DUB的中轴可以通过市面上已有的工具安装,对于压入式DUB中轴,标准的压入式工具即可完成。对于其他的规格,将会有厂商推出新的安装工具。对于螺纹DUB中轴,一款12齿46mm OD碗工具即可完成。

文/图:强子
